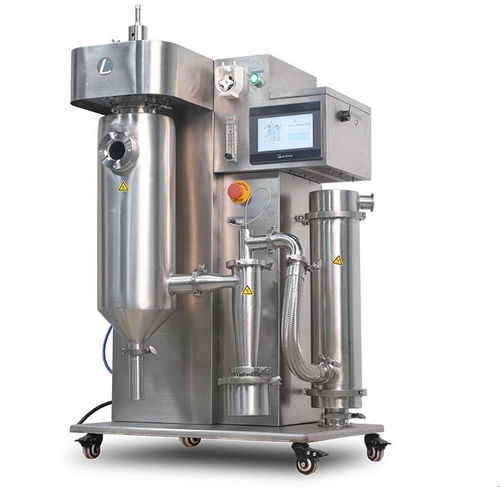

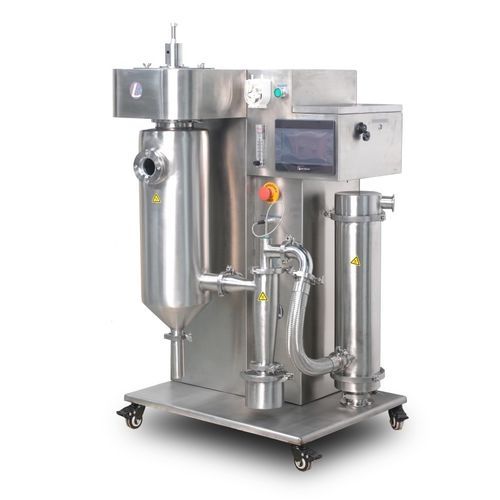

Mini sécheur à pulvérisation SD-18A PRO

pour l'industrie agroalimentairepour l'industrie pharmaceutiquepour l'industrie chimique

Présentation
Le SD-18A PRO est un mini sécheur par pulvérisation modulaire en boucle inertée, conçu pour transformer des solutions aqueuses et des solutions de solvants organiques en poudres. L'appareil peut être acquis en version de base et recevoir ultérieurement un module amovible de circuit fermé à gaz inerte. Le système intègre la récupération des solvants et une surveillance de l'oxygène pour le traitement sécurisé de solvants inflammables.

Conception du module — points clés

• Module à circuit fermé (boucle inertée) disponible en option séparée et modulaire.
• Conception à dégagement rapide permettant une connexion/déconnexion rapide du module fermé.
• Fonctionne en version de paillasse (bench-top) ou monté au sol.
• Compatible avec alimentation en azote depuis un générateur ou une bouteille pour traitement inerte.
• Basé sur la plateforme SD-18A, configuration éprouvée.

Configuration principale (module inerté)

• Double condenseur en deux étapes pour refroidissement et récupération des solvants.
• Peut se raccorder à l'eau du réseau ou à un refroidisseur à circulation externe selon les besoins.
• Système avancé de surveillance de l'oxygène pour garantir des conditions inertes sûres.
• Système de filtre à manches avec chambre entièrement en acier inox et cartouche filtrante remplaçable de haute qualité (Donaldson).

Conception soignée et stable

• Structure mécanique conçue pour la durabilité et la précision.
• Construction intégrale en acier inox pour les pièces en contact produit et la chambre.
• Atomiseur bi-fluide U.S. Spray haute précision (buse standard SS316) pour une atomisation fiable.
• Intervalle anti-bouchage réglable pour prévenir l'obstruction de la buse.
• Composants électriques et ventilateur importés; contrôle par conversion de fréquence pour l'alimentation d'air.
• Contrôle PLC Siemens et composants électriques Schneider pour une exploitation robuste et sécurisée.
• Écran tactile couleur LCD avec enregistrement des données et export USB.
• Fabrication conforme aux normes ISO 9001 et ISO 14001.

Atomiseur bi-fluide U.S. Spray

• Conception d'embout à mélange externe offrant une atomisation fine et précise.
• Commandes indépendantes des flux d'air et de liquide pour traiter des liquides visqueux et des suspensions.
• Buse montée au centre supérieur du répartiteur d'air, pulvérisant vers le bas dans la chambre de séchage.

Système d'alimentation en air

• Soufflante importée moyenne pression avec rotor de type interne.
• Contrôle par convertisseur de fréquence pour un réglage continu du débit d'air selon le procédé.

Application

• Convient au séchage de solvants organiques inflammables ainsi que de solutions/suspensions aqueuses en poudres : pharmaceutique, teintures, pigments, ingrédients alimentaires, produits laitiers/œuf, matériaux thermosensibles, polymères/résines, céramiques, parfums, détergents, adhésifs, etc.
• Permet la conversion directe d'émulsions et de suspensions en poudres microniques sans filtration, concentration ou broyage préalables.

SPÉCIFICATIONS
Modèle : SD-18A PRO (mise à niveau de SD-500/SD-501)
Capacité maximale évaporateur : 2000 ml/h
Débit de pompe : 50–2000 ml/h (réglable)
Système de contrôle : PLC Siemens; écran tactile couleur 7" (Taïwan); affichage/contrôle des températures d'entrée/sortie, conversion de fréquence, fréquence de débouchage de la buse; enregistrement des données, export et analyse de courbes; alarmes et protection surcharge
Température d'air d'entrée : 30–250 °C (précision ±0,5 °C)
Température d'air de sortie : 30–100 °C (précision ±0,5 °C)
Débit d'air de séchage : commande par onduleur, 0–70 m3/h (réglable)
Capteurs de température : PT-100 pour entrée et sortie
Système de pulvérisation : atomiseur bi-fluide U.S. Spray (0,7 mm standard); 0,4 mm et 1,5 mm en option
Taille des particules : 1–25 μm
Temps moyen de séchage : 0,8–1,5 s
Dispositif anti-bouchage : fonction automatique de débouchage (0–60 s réglable) et débouchage manuel
Détection d'oxygène : garantit une concentration d'oxygène inférieure au seuil défini (ex. <3%) avant alimentation; plage 0–100% (précision 0,1)
Plage de détection de pression : 0–100 kPa
Module antidéflagrant : décharge automatique de pression au-delà de la valeur préréglée (par défaut >3 kPa)
Film antidéflagrant : automatique
Composants électriques standard : Schneider
Raccords à dégagement rapide : capteur de température, conduite d'air et alimentation électrique
Dimensions chambre de séchage : D 204 mm, H 640 mm
Dimensions filtre à manches : D 133 mm, H 550 mm
Dimensions condenseur : D 159 mm × H 830 mm × 2 (double condenseur)
Diamètre tuyau d'évacuation : 51 mm
Alimentation : AC 220 V, 50–60 Hz
Puissance de chauffage : 3,0 kW (chauffage en acier inox spécial 2520)
Matériau : corps entièrement en acier inox
Poids : 140 kg
Dimensions (H×W×D) : 1000 mm × 1005 mm × 1205 mm

MARQUES DES PRINCIPAUX ÉLÉMENTS

• Buse : U.S. Spray System, SS316
• PLC : Siemens S7-series
• Écran tactile : Taïwan (fabricant de l'écran)
• Moteur / onduleur ventilateur : Taiwan Delta
• Contacteur AC, relais, disjoncteur, boutons : Schneider
• Relais à état solide : TWITEC
• Rotamètre : Dwyer (U.S.)

Spécifications techniques

• Modèle : SD-18A PRO
• Capacité max évaporateur : 2000 ml/h
• Débit d'alimentation : 50–2000 ml/h (réglable)
• Plage température entrée : 30–250 °C (±0,5 °C)
• Plage température sortie : 30–100 °C (±0,5 °C)
• Débit d'air : 0–70 m3/h (commande onduleur)
• Atomiseur : buse bi-fluide U.S. (0,7 mm standard)
• Taille des particules : 1–25 μm
• Contrôle : PLC Siemens + écran tactile 7", enregistrement des données et export USB
• Sécurité : moniteur d'oxygène, détection de pression, décharge automatique
• Alimentation : AC 220 V, chauffage 3,0 kW
• Construction : corps entièrement acier inox
• Poids/Dimensions : 140 kg; 1000×1005×1205 mm
