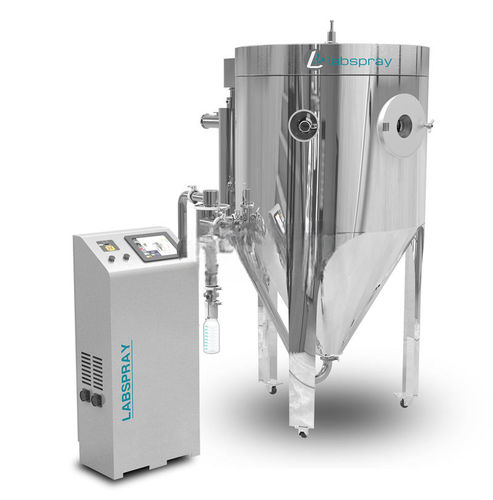

Sécheur à pulvérisation SD-05A

à air chaudde laboratoirepour usine pilote

Brève description

• Sécheur pilote par pulvérisation conçu pour le traitement en laboratoire et en pilote de solutions aqueuses, construction sanitaire en AISI 304.
• Capacité de procédé : 5 L/h (≈5 kg/h).
• Options d'atomiseurs : buse deux-fluides en flux parallèle standard ou atomiseur centrifuge haute vitesse en option.
• Filtre à manches optionnel avec nettoyage par impulsion pour le traitement des effluents et la récupération produit.
• Fourni avec commande PLC et écran tactile 10"; compresseur d'air silencieux et sans huile en option.

Description
Le SD-05A est un sécheur pilote amélioré offrant une exploitation laboratoire flexible et un accès aisé pour le nettoyage et l'inspection. Il fonctionne en atomisation co-courant avec une buse deux-fluides ou un atomiseur centrifuge optionnel. L'air de séchage est chauffé électriquement et réparti via le répartiteur H-Adv pour assurer un flux d'air homogène. La chambre de séchage possède un fond conique (60°), une porte ronde WD avec hublot, éclairage interne et regard. L'ensemble est livré avec commande PLC et instrumentation requise. Toutes les pièces métalliques en contact produit sont en acier inox AISI 304 finis selon standards sanitaires.

Matériaux de construction et finition de surface

• Pièces métalliques en contact produit : acier inoxydable AISI 304.
• Surfaces externes et soudures : polies à Ra < 1.2 µm.
• Soudure internes en contact produit (chambre, conduit poudre, cyclone, récipient poudre, conduit gaz vers filtre à manches) : surface lisse, Ra max 0.8 µm.
• Autres soudures internes : meulées affleurantes (abrasif 120).
• Cladding inox : AISI 304.

Contenu standard de fourniture

• Pompe d'alimentation péristaltique.
• Buse atomiseuse deux-fluides en flux parallèle (standard).
• Atomiseur centrifuge (option).
• Ventilateur d'extraction (induit).
• Chauffage électrique de l'air.
• Répartiteur d'air chaud H-Adv intégré.
• Chambre de séchage à fond conique.
• Cyclone et flacon collecteur 1,5 L.
• Instrumentation terrain, armoire de commande PLC et pièces de rechange.

Système de commande

• Armoire électrique avec composants électriques certifiés.
• Écran tactile capacitif 10 pouces haute résolution (1024×800).
• Logiciel LF-Control 2.0 : surveillance température/pression, démarrage/arrêt pompe, courbes de contrôle VFD, historisation et alarmes.
• Conception à démontage rapide pour capteurs, alimentations et lignes pour un entretien facilité.

Accessoires optionnels

• Compresseur d'air silencieux sans huile avec filtration multi-étages (option).
• Système de marteau pneumatique à impulsions pour nettoyage automatique du filtre à manches.
• Atomiseur rotatif centrifuge haute vitesse (option).
• Filtre à manches pour traitement des gaz et récupération produit (avec ou sans fonction impulsion).
• Rack pré-filtre air en SS304.

Paramètres techniques
No. | Désignation | Spécifications
Basique
1. | Modèle équipement | SD-05A
2. | Évaporation maximale d'eau | 5 L/H (≈5 kg/h)
3. | Pompe péristaltique | 0 ~ 5000 ml/h
4. | Température entrée air | 30 - 300 °C ± 2 °C
5. | Température zones autres | 30 - 120 °C ± 2 °C
6. | Capteurs température entrée/sortie | Sonde PT-100, contrôle PID intelligent
7. | Structure atomisation | Buse sans joint & option atomiseur rotatif RN-Con modulable
8. | Atomiseur | Buse deux-fluides importée en flux parallèle (centrifuge optionnel)
9. | Répartiteur air chaud | H-Adv, distribution homogène, direction réglable
10. | Ouverture porte | Porte ronde WD avec hublot et isolation thermique
11. | Ventilateur d'extraction | Ventilateur haute pression (VFD), 1.5 kW / 220 V
12. | Résistances électriques | 10 kW / 380 V, éléments inox
13. | Débit d'air sec | Jusqu'à 100 kg/h
14. | Temps moyen de séchage | 1.0 - 1.5 s
15. | Dispositif de vidange automatique | Aiguille automatique, fréquence réglable 1 - 60 s
16. | Compresseur d'air (spécif. standard) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Capacité flacon collecteur | 1.5 L
Commande
1. | Armoire électrique | Finition HSSP; composants électriques standard Schneider
2. | Écran tactile | 10 pouces capacitif, 1024×800
3. | Logiciel | LF-Control 2.0 avec historisation, courbes et alarmes
4. | Conception démontage rapide | Insertion et tuyauterie rapides pour maintenance facile
Autres
1. | Tension | AC 380 V, 50 Hz
2. | Puissance nominale | AC 380 V / 16 kW (exemple puissance nominale usine)
3. | Espace minimal requis (L×l×H) | 1930 mm × 1030 mm × 2010 mm
4. | Poids | 265 kg (poids unitaire)

Caractéristiques / spécifications techniques

• Modèle : SD-05A (sécheur pilote par pulvérisation).
• Capacité : 5 L / ≈5 kg par heure pour solutions aqueuses.
• Atomiseurs : buse deux-fluides flux parallèle standard; atomiseur rotatif centrifuge haute vitesse optionnel (RN-Con modulable).
• Chauffage : chauffe-air électrique, distribution via H-Adv.
• Chambre de séchage : fond conique (60°), porte ronde WD, hublot et éclairage interne.
• Collecte : cyclone + flacon 1,5 L; filtre à manches optionnel (impulsionnel ou non).
• Système d'air : ventilateur induit (1.5 kW, VFD); compresseur sans huile optionnel (2.2 kW, 180 L/min, 2-6 bar).
• Contrôle : PLC avec écran 10" et LF-Control 2.0 (surveillance, contrôle VFD, historisation, alarmes).
• Construction : pièces en contact produit en AISI 304 ; finition externe Ra < 1.2 µm ; soudures internes Ra ≤ 0.8 µm.
• Alimentation électrique typique : AC 380 V, 50 Hz ; puissance nominale exemple : 16 kW.
• Empreinte minimale : 1930×1030×2010 mm ; poids net env. 265 kg.
