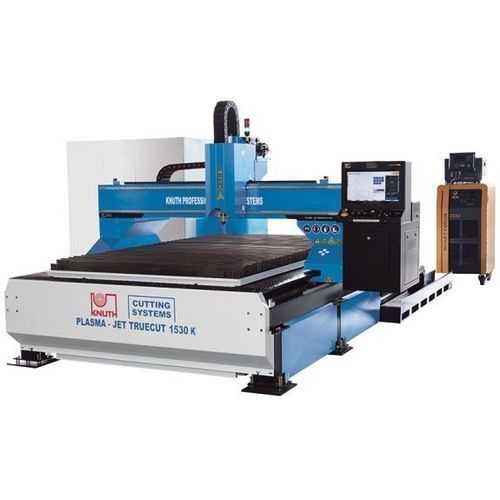

Machine de découpe plasma Plasma-Jet TrueCut K 3060

pour métalde tôleCNC

Présentation
Le Plasma-Jet TrueCut K 3060 est un système de découpe plasma destiné à la production et à la fabrication unitaire de pièces complexes. Équipée de la commande Eckelmann et de sources plasma Kjellberg, la machine est conçue pour des charges élevées et un fonctionnement multi‑shift continu. Une large gamme d'options permet des configurations sur mesure : multi‑torches, têtes oxy‑coupage, coupes en onglet et unités de traitement de tubes.

Points forts

• Table autoportante heavy‑duty assurant découplage thermique et mécanique pour une grande précision
• Commande CNC Eckelmann avec EtherCAT pour un contrôle complet et l’imbrication (nesting)
• Conçue pour une haute productivité en exploitation multi‑équipe
• Liste d’options étendue pour configurations personnalisées

Zone de travail (données techniques)
Largeur de coupe : 3.000 mm
Longueur de coupe : 6.000 mm
Hauteur de table : 700 mm
Charge admissible table : 520 kg/m2
Vitesse de déplacement rapide : 18.000 mm/min
Source plasma standard : Kjellberg (options Smart Focus et Q)

Dimensions et poids
Poids : 9.500 kg

Construction

• Table de coupe indépendante en acier pour forte capacité de charge
• Positionnement séparé éliminant les influences thermiques et mécaniques sur les guidages
• Table préparée pour aspiration poussières/fumées avec volets d’aspiration électropneumatiques

Transmissions et entraînements

• Servomoteurs AC Panasonic dynamiques sur tous les axes avec engrenages planétaires sans jeu et sans entretien
• Engrenages hélicoïdaux et crémaillères basse usure conçus pour fonctionnement continu
• Guidages linéaires dimensionnés pour longue durée de vie et mouvements fluides à grande vitesse (largeurs X/Y : 20/30 mm)

Tête de coupe

• Axe Z avec vis à billes et réglage automatique de la hauteur du brûleur piloté par servomoteur
• Accouplement rapide pour changements rapides de tête et réduction du temps d’outillage
• Utilisation des paramètres de coupe stockés dans la commande pour optimiser le procédé
• Options disponibles : tête 5 axes, découpe tube et configurations multi‑torches

Commande

• Commande CNC Eckelmann
• Logiciel d’imbrication Eckelmann IBE fourni en standard

Choix des sources plasma

• Smart Focus 130 – coupe max 40 mm, perçage 25 mm, recommandé 1–32 mm
• Smart Focus 170 – coupe max 50 mm, perçage 30 mm, recommandé 1–35 mm
• Smart Focus 200 – coupe max 60 mm, perçage 30 mm, recommandé 1–40 mm
• Smart Focus 300 – coupe max 80 mm, perçage 40 mm, recommandé 1–60 mm
• Smart Focus 400 – coupe max 100 mm, perçage 50 mm, recommandé 1–70 mm (inox)
• Q 1500 – coupe max 60 mm, perçage 30 mm, recommandé 0,5–40 mm
• Q 3000 – coupe max 80 mm, perçage 50 mm, recommandé 0,5–60 mm

Remarques
Toutes les profondeurs de coupe et de perçage indiquées dépendent du matériau, de la technologie de coupe choisie et du système de guidage.

Caractéristiques / spécifications techniques

• Modèle : Plasma-Jet TrueCut K
• Zone de travail : 3.000 x 6.000 mm
• Hauteur de table : 700 mm
• Charge admissible : 520 kg/m2
• Vitesse rapide : 18.000 mm/min
• Source plasma standard : Kjellberg (Smart Focus / Q)
• Poids : 9.500 kg
• Commande : Eckelmann CNC avec IBE et EtherCAT
• Transmission : servos Panasonic, engrenages planétaires, engrenages hélicoïdaux, guidages linéaires
• Options : multi‑torches, têtes oxy‑coupage, coupe en onglet, usinage de tube, tête 5 axes
