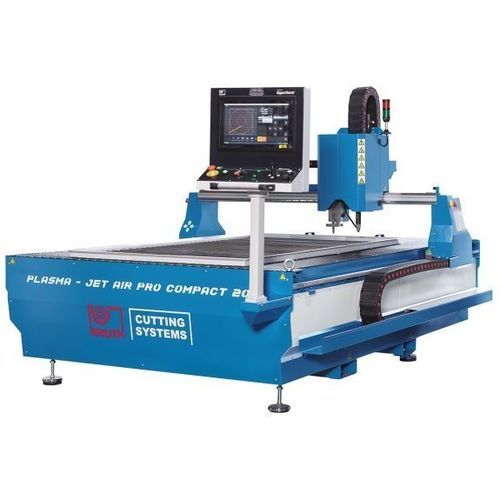

Machine de découpe plasma Plasma-Jet AirPro Compact 2010

pour métalde tôleCNC

Description
La série Plasma-Jet AirPro Compact 2010 regroupe des systèmes de découpe plasma-air conçus pour la fabrication de pièces uniques et de petites séries. Ces machines, adaptées aux ateliers, allient encombrement réduit et fonctionnalités techniques pour un usage fiable et simple.

Points forts

• Conception monobloc compacte pour transport et mise en service rapides
• Compatible avec les sources plasma-air Hypertherm et Kjellberg (option)
• Bus EtherCAT pour des performances CNC élevées
• Solution logicielle de nesting professionnelle incluse selon configuration
• Table d'aspiration de série ; table à eau disponible en option

Construction

• Châssis monobloc avec guidages intégrés permettant le transport monté et une mise en service rapide
• Table de découpe préparée pour connexion à une aspiration ; table à eau en option
• Aspiration segmentée de la zone de travail (commutation mécanique via le pont mobile) pour une filtration efficace
• Grille de support composée d'éléments en acier plat arqués et interchangeables

Guidages et entraînements

• Composants sélectionnés garantissant fonctionnalité de coupe et sécurité du procédé
• Pont machine entraîné synchroniquement des deux côtés, sans couple de basculement
• Servomoteurs CA puissants, réducteurs planétaires sans entretien et entraînements à engrenage hélicoïdal pour précision des contours
• Guidages linéaires de haute qualité sur tous les axes : robustes, précis et peu exigeants en maintenance

Sources plasma et puissance de coupe

• Kjellberg CutFire 100i : découpe jusqu'à 40 mm, piquage jusqu'à 20 mm
• Hypertherm Powermax 105 Sync : découpe jusqu'à 38 mm, piquage jusqu'à 22 mm
• Hypertherm Powermax 125 : découpe jusqu'à 44 mm, piquage jusqu'à 25 mm

Tête de coupe

• Réglage en hauteur de l'axe Z (commandé par l'arc) pour maintenir la distance buse-surface
• Protection anti-collision à capteur intégrée pour éviter les dommages machine et pièce
• Embrayage magnétique pour faciliter le réglage et la maintenance du brûleur plasma

Contrôle et logiciel

• Unité CNC PULSER 3 avec écran tactile 15" conçue pour les applications de découpe modernes
• Bus de terrain EtherCAT pour communication CNC performante et robuste
• Selon source plasma choisie : ProNest LT Essentials ou IBE cncCut Nest inclus

Équipement standard (exemples)

• Unité CNC PULSER 3 (écran tactile 15")
• HMI 15" avec écran tactile
• ProNest LT Essentials (selon configuration)
• Table préparée pour système de filtration (fermeture mécanique)
• Contrôle automatique de la hauteur de torche avec capteur THC
• Torche de découpe avec embrayage magnétique et capteur anti-collision
• Servomoteurs et variateurs INVT
• Pointeur laser
• Manuel d'utilisation

Équipement optionnel (exemples)

• Système d'extraction/filtration (ex. 2 500 m³/h)
• Source plasma Powermax 125
• Source plasma Powermax 105 Sync
• Source plasma CutFire 100i
• Source plasma MaxPro 200
• Option ProNest LT (mise à niveau)
• Table à eau pour découpe plasma (échangeable avec la table d'aspiration)
• Système de marquage/gravure pour PowerMax et MaxPro

Caractéristiques techniques

• Zone de travail — Largeur de coupe : 1 050 mm
• Zone de travail — Longueur de coupe : 2 050 mm
• Zone de travail — Distance buse-table : 200 mm
• Zone de travail — Hauteur de table : 500 mm
• Zone de travail — Charge admissible : 800 kg/m2
• Zone de travail — Vitesse d'avance rapide : 15 000 mm/min
• Zone de travail — Précision de positionnement : 0,05 mm
• Mesures et masses — Poids : 1 100 kg
• Mesures et masses — Dimensions (L × l × H) : 1,72 m × 3,15 m
