Machine de découpe plasma Plasma-Jet TrueCut K 1530

pour métalde tôleCNC

Description

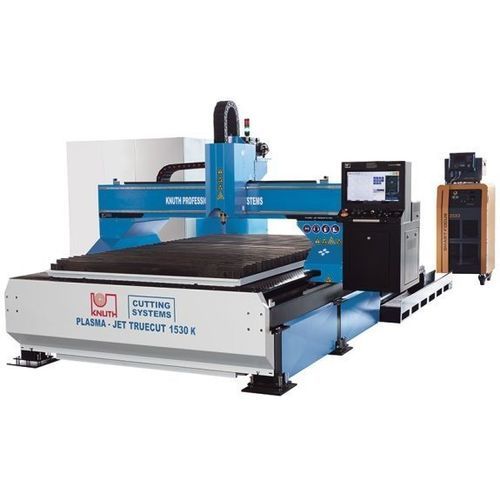

Le Plasma-Jet TrueCut K 1530 est un système de découpe plasma spécialisé, conçu pour la production et la fabrication unitaire de pièces complexes. Il associe la commande Eckelmann et des sources plasma Kjellberg et est dimensionné pour un fonctionnement intensif en plusieurs équipes. La configuration modulaire permet des solutions sur mesure : plusieurs torches, têtes oxycoupe, fraisage d'onglet 5 axes et unités de découpe de tube.

Points forts

• Table autoportante pour isolation thermique et grande précision
• Commande Eckelmann avec EtherCAT pour contrôle coordonné et optimisation de nesting
• Conçu pour une productivité élevée et un usage continu en plusieurs équipes
• Large gamme d'options pour adapter la machine aux besoins de production

Zone utile (d'après spécifications)

• Largeur de coupe : 1500 mm
• Longueur de coupe : 3000 mm
• Hauteur de table : 700 mm
• Charge admissible : 520 kg/m²
• Vitesse d'avance rapide : 18 000 mm/min
• Source plasma (standard/choix) : Kjellberg

Détails produit
Construction

• Table de découpe freestanding en acier pour réduire les influences thermiques et mécaniques sur les guidages
• Table préparée pour aspiration poussières/fumées avec volets d'aspiration électropneumatiques sur le segment actif
• Conception robuste pour pièces volumineuses et lourdes

Transmissions et entraînements

• Servomoteurs CA Panasonic sur tous les axes avec engrenages planétaires sans jeu
• Crémaillères hélicoïdales et guidages linéaires dimensionnés pour longue durée à haute vitesse (guidages X/Y 20/30 mm)
• Sélection des composants et structure visant un fonctionnement fiable en multi‑shift

Tête de coupe

• Axe Z avec vis à billes et commande automatique servocommandée de la hauteur de torche
• Accouplement rapide pour changement de tête réduit
• Base de paramètres de coupe dans la commande pour optimisation des découpes
• Options disponibles : tête 5 axes, unité de découpe de tubes, configurations multi-torches

Commande

• Commande CNC Eckelmann fournie de série
• Logiciel Eckelmann IBE pour nesting / cncCUT inclus

Sources plasma (sélection)

• Smart Focus 130 – coupe max 40 mm, perçage 25 mm, recommandé 1–32 mm
• Smart Focus 170 – coupe max 50 mm, perçage 30 mm, recommandé 1–35 mm
• Smart Focus 200 – coupe max 60 mm, perçage 30 mm, recommandé 1–40 mm
• Smart Focus 300 – coupe max 80 mm, perçage 40 mm, recommandé 1–60 mm
• Smart Focus 400 – coupe max 100 mm, perçage 50 mm, recommandé (inox) 1–70 mm
• Q 1500 – coupe max 60 mm, perçage 30 mm, recommandé 0,5–40 mm
• Q 3000 – coupe max 80 mm, perçage 50 mm, recommandé 0,5–60 mm

Remarque
Toutes les capacités de coupe et de perçage dépendent du matériau, de la technologie plasma et du système de guidage choisis.

Caractéristiques techniques

• Modèle : Plasma-Jet TrueCut K 1530
• Zone utile (L×l) : 1500 × 3000 mm
• Hauteur de table : 700 mm
• Charge admissible : 520 kg/m²
• Vitesse d'avance rapide : 18 000 mm/min
• Source plasma : Kjellberg (options multiples)
• Poids : 3 100 kg
• Commande : Eckelmann CNC (E°EXC 880 / E°CUT ECO) avec logiciel IBE
• Adaptée au multi‑shift ; options : multi‑torches, têtes oxycoupe, tête 5 axes, unités tube, préparation filtre
