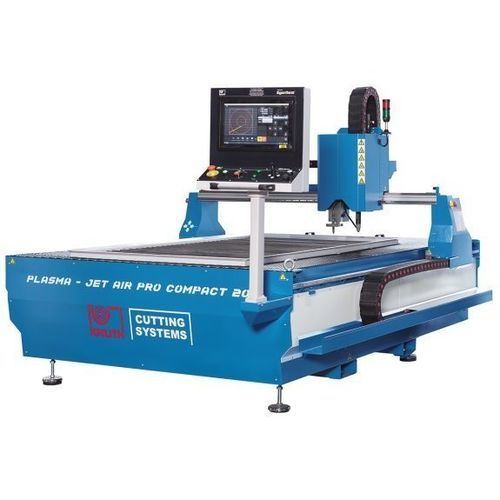

Machine de découpe plasma Jet AirPro 1530

pour métalde tôleCNC

Présentation La Plasma-Jet AirPro Compact 1530 est une table de découpe plasma compacte destinée à la production de pièces uniques et de petites séries. Elle offre des performances de coupe industrielles tout en occupant un faible espace et en limitant les coûts d'exploitation, adaptée aux ateliers et petites unités de production.

Points forts

• Conception monobloc compacte pour mise en service rapide et transport à l'état monté
• Compatible avec sources plasma air Hypertherm ou Kjellberg (option)
• Bus EtherCAT pour de meilleures performances CNC
• Logiciel de nesting professionnel inclus
• Table d'aspiration en standard ; table à eau disponible en option

Construction

• Châssis monobloc avec guidages intégrés dans la table pour rigidité et facilité de mise en service
• Table préparée pour aspiration ; version table à eau disponible en option
• Zone de travail aspirée par segments commutés mécaniquement pour optimiser l'efficacité du filtrage
• Grille de support constituée d'éléments en acier plat arqués et interchangeables

Guidages et entraînements

• Composants sélectionnés pour assurer fonctionnalité de coupe et fiabilité des processus
• Pont machine entraîné de manière synchrone des deux côtés pour haute dynamique sans couple de basculement
• Servomoteurs AC puissants avec réducteurs planétaires sans entretien et entraînements crémaillère hélicoïdaux pour précision
• Guidages linéaires de haute qualité sur tous les axes : robustes, précis et durables

Sources plasma / capacité de coupe (exemples)

• Kjellberg CutFire 100i : coupe jusqu'à 40 mm, perçage jusqu'à 20 mm
• Hypertherm Powermax 105 Sync : coupe jusqu'à 38 mm, perçage jusqu'à 22 mm
• Hypertherm Powermax 125 : coupe jusqu'à 44 mm, perçage jusqu'à 25 mm

Tête de coupe

• Réglage en hauteur de l'axe Z commandé par détection d'arc pour maintenir la distance buse/plate
• Protection anti-collision pilotée par capteur pour préserver machine et pièce
• Accouplement magnétique facilitant la mise en place et la maintenance du brûleur

Commande et logiciels

• Unité CNC PULSER 3 avec écran tactile 15" (fourni)
• Bus EtherCAT pour une meilleure vitesse et fiabilité de la commande
• ProNest LT Essentials ou IBE cncCut Nest fourni selon la source plasma

Équipement de série (résumé)

• Unité CNC PULSER 3 (écran tactile 15")
• IHM 15" tactile
• ProNest LT Essentials ou IBE cncCut Nest (selon configuration)
• Table préparée pour filtration/aspiration
• Réglage automatique de la hauteur du chalumeau (THC) avec capteur
• Chalumeau plasma avec accouplement magnétique et détecteur de collision
• Servomoteurs et entraînements (INVT ou équivalent)
• Pointeur laser, manuel d'utilisation

Équipements optionnels (exemples)

• Source Powermax 105 Sync (SmartSYNC®)
• Source Powermax 125 pour productivité accrue
• Source Maxpro 200 pour usage intensif
• Source CutFire 100i (technologie gaz en spirale)
• Kit gravure/marquage pour PowerMax/MaxPro
• Table à eau en remplacement de la table d'aspiration
• Systèmes d'extraction/filtration (ex. 2 500 m³/h)
• Licence ProNest LT supplémentaire

Zone de travail
Largeur de coupe : 1 550 mm
Longueur de coupe : 3 050 mm
Distance buse–table : 200 mm
Hauteur table : 500 mm
Capacité de charge : 800 kg/m2
Vitesse rapide : 15 000 mm/min
Précision de positionnement : 0,05 mm

Dimensions et poids
Poids : 1 550 kg
Dimensions totales (L x l x H) : 2,25 m x 4,15 m

Caractéristiques / spécifications techniques

• Zone de coupe : 1 550 x 3 050 mm
• Distance buse–table : 200 mm
• Hauteur table : 500 mm
• Capacité de charge : 800 kg/m2
• Vitesse de déplacement rapide : 15 000 mm/min
• Précision de positionnement : 0,05 mm
• Poids : 1 550 kg
• Dimensions : 2,25 m x 4,15 m
• Compatibilité : sources Hypertherm et Kjellberg (options)
• Unité CNC PULSER 3 (15" tactile) incluse
