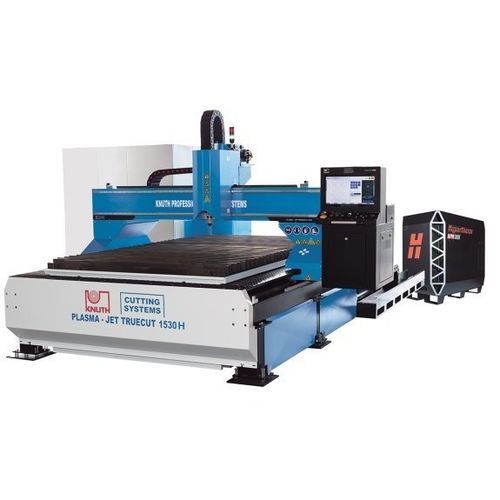

Machine de découpe plasma Plasma-Jet TrueCut 1530 H

pour métalde tôleCNC

Présentation
Les machines de la série Plasma-Jet TrueCut H sont des installations de découpe hautement spécialisées pour la fabrication et la production unitaire de pièces complexes. Conçues pour des charges élevées et fonctionnement en plusieurs équipes, elles intègrent la technologie Hypertherm et des composants de haute qualité. L’équipement proposé en option permet des solutions polyvalentes et sur mesure (multiples torches, têtes d’oxycoupage, coupe d’onglets, unités d’usinage de tubes, etc.).

Points forts

• Table autoportante pour une grande précision
• Logiciel ProNest LT (nesting) fourni
• Conception compatible avec sources plasma HYPERTHERM (option)
• Productivité élevée, conçue pour le travail en équipes multiples
• Nombreuses options pour des solutions sur mesure (tables filtrantes, dispositifs de coupe tube, têtes 5 axes, etc.)

Zone de travail (table)
Largeur de coupe: 1.500 mm
Longueur de coupe: 3.000 mm
Hauteur de table: 700 mm
Charge: 520 kg/m2
Déplacement rapide: 18.000 mm/min
Exécution: Hypertherm

Dimensions et poids
Poids: 3.100 kg

Construction

• Surface de table dégagée pour pièces importantes et lourdes
• Guidages séparés du reste du cadre pour éviter contraintes thermiques
• Table préparée pour système d’aspiration de poussière avec volets d’aspiration électropneumatiques (option)

Transmissions et entraînements

• Servomoteurs CA Panasonic sur tous les axes, avec engrenages planétaires sans jeu ni entretien
• Crémaillères à dents inclinées conçues pour usage intensif
• Guidages linéaires dimensionnés pour longue durée de vie et mouvements à haute vitesse (largeur guidages X/Y: 20/30 mm)
• Conception orientée pour fonctionnement fiable en plusieurs équipes

Tête de coupe

• Axe Z avec vis à billes et commande servocommandée automatique de la hauteur du brûleur (THC)
• Changement rapide de la tête de coupe via système de fermeture rapide
• Paramètres de coupe préenregistrés disponibles dans la commande pour optimisation
• Optimisation automatique de la vitesse de coupe sur petits contours
• Possibilité d’équiper la machine d’une tête de coupe 5 axes, dispositif de découpe de tube, têtes d’oxycoupage (options)

Commande et logiciels

• Commande CNC Hypertherm - EDGE® Connect (console Soft OpCon intégrée)
• Assistant CutPro® Wizard pour mise en production rapide
• Logiciel Phoenix® intégré (interface centrale, tables de coupe intégrées pour acier, inox, aluminium)
• ProNest LT fourni en standard pour nesting et production optimisée
• Communication intégrée avec sources plasma et gestion automatique du THC
• Fonctionne sous Windows® 10 Enterprise

Sources plasma compatibles / performances (sélection à configurer en option)

• Maxpro 200 — qualité de coupe optimisée sur acier non allié (ex.: coupe quasi sans scories 20 mm), capacité de piquage production 32 mm, coupe de séparation jusqu’à 75 mm*
• XPR 170 — piquage max. 40 mm, coupe de séparation max. 60 mm
• XPR 300 — piquage max. 50 mm, coupe de séparation max. 80 mm

Equipement de série (extraits)

• Table préparée pour système de filtrage (contrôle automatique de la fermeture)
• Servomoteurs et entraînements Panasonic
• Réglage automatique de la hauteur de chalumeau (capteur THC Hypertherm)
• Chalumeau de découpe avec accouplement magnétique et détecteur de collision
• Unité CNC Hypertherm Edge Connect (EDGE Connect, Phoenix, Soft OpCon)
• Écran tactile 19" ELO, EtherCAT-E, pointeur laser, ProNest LT

Equipement optionnel (exemples)

• Découpe de fibres 5 axes pour système Hypertherm
• Sources plasma XPR (170 / 300 / 460) en variantes Core / VWI / Optimix
• Source plasma Maxpro 200
• Systèmes de coupe-tube (3.000 mm ou 6.000 mm), supports et rallonges pour tube
• Options logicielles Plasma-Jet H (Common Line Cutting, Collision Avoidance, Chain & Bridge Cutting, ProNest)
• Unités d’aspiration / filtration (ex. 4 000 m³/h, 6 000 m³/h)

Ressources & documentation
Fiche technique disponible au format PDF (brochure produit).

Caractéristiques / spécifications techniques

• Modèle: Plasma-Jet TrueCut 1530 H
• Zone de coupe (L x W): 3.000 mm x 1.500 mm
• Hauteur table: 700 mm
• Charge admissible: 520 kg/m2
• Vitesse de déplacement rapide (rapide): 18.000 mm/min
• Exécution (commande): Hypertherm (EDGE® Connect)
• Poids machine: 3.100 kg
• Logiciel inclus: ProNest LT, Phoenix®
• Options: sources plasma (Maxpro, XPR), têtes 5 axes, systèmes coupe-tube, filtration/dépoussiérage, options logicielles
• Remarque: épaisseurs de coupe, capacités de piquage et séparation dépendent du matériau, de la technologie de coupe et de la source plasma choisie
