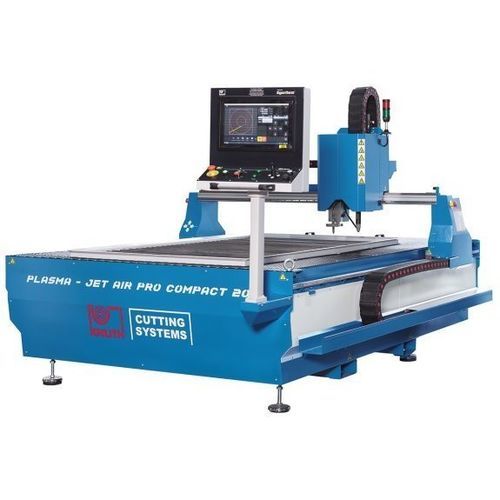

Machine de découpe plasma Plasma-Jet AirPro Compact 1515

pour métalde tôleCNC

Description
Les machines de la série Plasma-Jet AirPro Compact offrent une découpe plasma précise avec des coûts d’exploitation réduits. Conçues comme solution économique pour la fabrication de pièces uniques et de petites séries, ces machines compactes conviennent aux ateliers à espace réduit et sont fiables et simples d’utilisation.

Points forts

• Exécution compacte, mise en service rapide
• Compatibilité avec sources plasma air Hypertherm ou Kjellberg (option)
• Meilleure performance CNC grâce à EtherCAT
• Solution logicielle de nesting professionnelle incluse
• Fourni avec table d’aspiration ; table de découpe à eau en option

Construction

• Conception monobloc avec guidages intégrés permettant le transport de l’installation montée et garantissant une mise en service rapide
• Table préparée pour raccordement à une aspiration ; table à eau disponible en option
• Zone de travail aspirée par segments actionnés mécaniquement par le pont mobile pour une filtration et une aspiration efficaces
• Grille de support du matériau composée d’éléments en acier plat interchangeables disposés en arc

Guidages et entraînements

• Sélection de composants garantissant fonctionnalité de coupe et sécurité de procédé
• Pont entraîné de manière synchronisée des deux côtés, déplacement dynamique sans couple de basculement
• Servomoteurs AC puissants avec réducteurs planétaires sans jeu et entraînements à crémaillère pour précision des contours
• Guidages linéaires de haute qualité sur tous les axes : robustes, précis et durables

Sources plasma / puissance de coupe (exemples)

• Kjellberg CutFire 100i : coupe jusqu’à 40 mm, piquage jusqu’à 20 mm
• Hypertherm Powermax 105 Sync : coupe jusqu’à 38 mm, piquage jusqu’à 22 mm
• Hypertherm Powermax 125 : coupe jusqu’à 44 mm, piquage jusqu’à 25 mm

Tête de coupe

• Distance buse–surface maintenue par réglage en hauteur de l’axe Z commandé par l’arc
• Protection anti‑collision intégrée, commandée par capteurs pour prévenir les dommages
• Accouplement magnétique facilitant le réglage et la maintenance de la torche

Contrôles et logiciels

• Unité CNC PULSER 3 avec écran tactile 15" conçue pour les applications de découpe modernes
• Bus EtherCAT pour performances CNC améliorées
• Selon la source plasma : ProNest LT Essentials ou IBE cncCut Nest fourni

Équipement de série (exemples)

• Unité CNC PULSER 3
• IHM 15" tactile
• ProNest LT Essentials (selon source)
• Table préparée pour système de filtrage (contrôle mécanique)
• Réglage automatique de la hauteur de torche avec capteur (THC)
• Torche de découpe avec accouplement magnétique et détecteur de collision
• Servomoteurs et entraînements INVT
• Pointeur laser
• Manuel d’utilisation

Équipement optionnel (exemples)

• Aspiration 2 500 m³/h (système d’extraction/filtration)
• Source plasma Powermax 125
• Source plasma Powermax 105 Sync
• Option logicielle ProNest LT (licence supplémentaire)
• Table à eau pour découpe plasma (en remplacement de la table d’aspiration)
• Système de gravure/marquage pour PowerMax et MaxPro
• CutFire 100i, MaxPro 200 et autres sources plasma en option

Caractéristiques / spécifications techniques

• Largeur de coupe : 1550 mm
• Longueur de coupe : 1550 mm
• Distance buse–table : 200 mm
• Hauteur de table : 500 mm
• Charge admissible table : 800 kg/m²
• Déplacement rapide : 15 000 mm/min
• Précision de positionnement : 0,05 mm
• Poids : 1 250 kg
• Dimensions (L x l x H) : 2,25 m x 2,5 m
