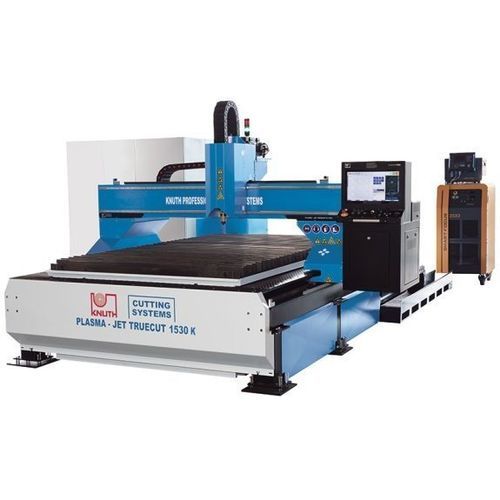

Machine de découpe plasma Plasma-Jet TrueCut K 2040

pour métalde tôleCNC

Présentation
La Plasma-Jet TrueCut K 2040 est une machine de découpe plasma destinée à la production et à la fabrication unitaire de pièces complexes. Équipée d’une commande CNC Eckelmann et compatible avec des sources plasma Kjellberg, la machine est conçue pour un usage intensif en multi-équipes et pour des configurations sur mesure (plusieurs torches, têtes oxycoupage, unités d’usinage de tubes, coupe d’onglets).

Points forts

• Table autoportante pour découplage thermique et mécanique et grande précision
• Commande Eckelmann avec EtherCAT pour un contrôle complet du processus de coupe
• Conçue pour une productivité élevée et un fonctionnement continu en plusieurs équipes
• Large éventail d’options pour des configurations client spécifiques

Zone de travail (table)
Largeur de coupe : 2.000 mm
Longueur de coupe : 4.000 mm
Hauteur de table : 700 mm
Charge admissible table : 520 kg/m2
Vitesse d’avance rapide : 18.000 mm/min
Source plasma : Kjellberg (plusieurs modèles disponibles)

Dimensions et poids
Poids : 4.100 kg

Détails produit
Construction

• Table de découpe autonome en acier rigide pour forte capacité de charge
• Table séparée éliminant les influences thermiques et mécaniques sur le portique et les guidages
• Table préparée pour aspiration des poussières avec volets d’aspiration électropneumatiques pour extraction locale des fumées

Transmissions et entraînements

• Servomoteurs CA dynamiques (Panasonic) sur tous les axes avec engrenages planétaires sans jeu et sans entretien
• Entraînements crémaillère-roue hélicoïdale conçus pour un fonctionnement continu et peu d’usure
• Guidages linéaires sur tous les axes dimensionnés pour longue durée de vie et mouvements fluides ; largeur guidages X/Y : 20/30 mm
• Structure machine et choix des composants étudiés pour le fonctionnement multi-équipes

Tête de coupe

• Axe Z avec vis à billes et commande automatique servocommandée de la hauteur de torche
• Accouplement rapide pour changements rapides de tête de coupe
• Utilisation des bases de paramètres de coupe enregistrées dans la commande pour optimiser la qualité
• Vitesses optimisées pour contours fins et rayons serrés
• Options disponibles : tête 5 axes, coupe-tubes et accessoires supplémentaires

Commande

• Commande CNC Eckelmann (famille E°EXC / IBE)
• Logiciel Eckelmann IBE fourni en standard (fonctions d’imbrication et de découpe)

Sources plasma (exemples)

• Smart Focus 130 – coupe max. 40 mm, repiquage 25 mm, recommandé 1–32 mm
• Smart Focus 170 – coupe max. 50 mm, repiquage 30 mm, recommandé 1–35 mm
• Smart Focus 200 – coupe max. 60 mm, repiquage 30 mm, recommandé 1–40 mm
• Smart Focus 300 – coupe max. 80 mm, repiquage 40 mm, recommandé 1–60 mm
• Smart Focus 400 – coupe max. 100 mm, repiquage 50 mm, recommandé pour inox 1–70 mm
• Q 1500 – coupe max. 60 mm, repiquage 30 mm, recommandé 0,5–40 mm
• Q 3000 – coupe max. 80 mm, repiquage 50 mm, recommandé 0,5–60 mm

Équipement standard / Exemples fournis

• Table préparée pour système de filtration (commande de fermeture automatique)
• Servomoteurs et entraînements Panasonic
• Régulation automatique de hauteur de torche Eckelmann
• Torche de coupe avec accouplement magnétique et capteur de collision
• Unité CNC Eckelmann (E°EXC 880 / E°CUT ECO) avec option écran tactile 19"
• Module A Beckhoff, pointeur laser, logiciel Eckelmann IBE cncCUT Nest

Équipements optionnels / Exemples

• Mises à niveau vers sources plasma Kjellberg série Q (Q1500, Q3000, Q4500, etc.)
• Sources Smart Focus (130 / 170 / 200 / 300 / 400) avec console gaz automatique
• Têtes oxycoupage (Tanaka et autres)
• Systèmes de découpe de tubes, supports et rallonges pour tubes
• Systèmes de chanfreinage 5 axes, dispositifs de biseautage, kits consommables
• Systèmes d’aspiration et filtres de poussières

Caractéristiques techniques

• Largeur de coupe : 2.000 mm
• Longueur de coupe : 4.000 mm
• Hauteur de table : 700 mm
• Charge admissible table : 520 kg/m2
• Vitesse d’avance rapide : 18.000 mm/min
• Source plasma : Kjellberg (modèles disponibles en option)
• Poids : 4.100 kg
• Commande CNC : Eckelmann avec logiciel IBE
