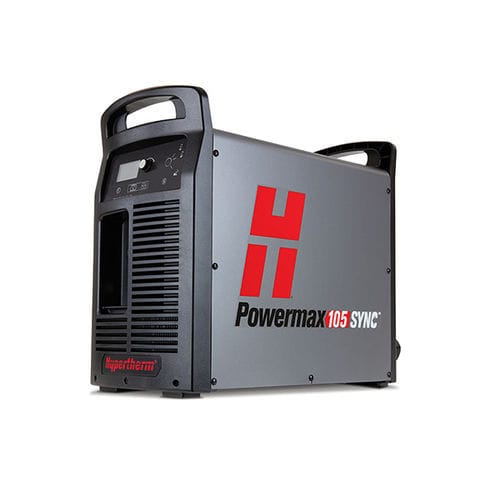

Découpeur plasma automatique Powermax105 SYNC®

automatisérobotiséà onduleur IGBT

Présentation
Le Powermax105 SYNC® est une machine de coupe au plasma à air de qualité professionnelle de nouvelle génération qui simplifie le gougeage et la coupe jusqu’à 32 mm (1 1/4 po) recommandé. Il intègre la configuration automatique du procédé via des torches SmartSYNC® avec identification RFID et une cartouche monobloc de consommables permettant le suivi des données d’utilisation. Le système vise à maximiser la productivité en réduisant les temps morts, en optimisant la qualité de coupe et en simplifiant la gestion des stocks de consommables.

Applications

• Coupe à la traîne — pour glisser la torche directement sur la pièce à couper
• Coupe dans les endroits difficilement accessibles — meilleure visibilité et accès facilité
• Gougeage dans les endroits difficilement accessibles
• Coupes de caractéristiques fines — saignée étroite presque sans bavures
• Coupe affleurante — couper près du matériau de base en utilisant un angle de 45°
• Gougeage à contrôle maximal — enlever du métal avec précision, profils peu profonds, nettoyage léger
• Gougeage à élimination maximale — élimination importante de métal, profils profonds
• Coupe mécanique — pour la coupe sur table et automatisation portative

Principaux avantages

• Facile à utiliser: cartouches marquées au laser et code couleur par procédé; torches et cartouches SmartSYNC® règlent automatiquement intensité et mode; détection des consommables en fin de vie; câble manuel plus flexible et moins fatigant.
• Minimise les coûts de fonctionnement: système simplifié réduisant formation et dépannage; réduit les temps morts durant le remplacement des consommables; données d’utilisation des cartouches pour optimiser opérations et gestion des stocks.
• Maximise la performance: styles de torche interchangeables et cartouches spécialisées pour différents types de coupe/gougeage; cartouches conçues pour durer jusqu’à deux fois plus longtemps en coupe manuelle et meilleure qualité en mécanisé; commandes sur la torche pour régler l’intensité à la volée.
• Fiabilité inégalée: torches SmartSYNC conçues pour environnements industriels exigeants; technologie SpringStart™ pour un amorçage constant; réduction des temps d’arrêt.

Torches et consommables
Plateforme de consommables en cartouche Hypertherm (cartouche monobloc) optimisée par procédé et intensité. Cartouches disponibles pour coupage manuel, mécanisé et gougeage (procédés: DragCut, FineCut®, FlushCut™, HyAccess™, gougeage Max removal / Max control). Les torches SmartSYNC® communiquent avec la source pour configurer automatiquement le procédé et l’intensité. Les cartouches mécanisées peuvent être utilisées sur torches manuelles lorsque l’on souhaite une garde torche-pièce.

Documentation et ressources
Fiches produit, manuels et vidéos techniques disponibles (fiches techniques et vidéos démonstration du Powermax SYNC pour coupes mécanique et manuelle).

Caractéristiques / spécifications techniques

• Capacité de coupe (table):
  Capacité | Épaisseur | Vitesse de coupe
  Recommandée | 32 mm (1 1/4 po) | 500 mm/min (20 po/min)
  — | 38 mm (1 1/2 po) | 250 mm/min (10 po/min)
  Grossière (coupage manuel) | 50 mm (2 po) | 125 mm/min (5 po/min)
  Perçage* | 22 mm (7/8 po)
• Gougeage à élimination maximale typique: 8,6 kg/h — profil de goujure 6,6 mm P x 6,0 mm L
• Alimentation (tension d’entrée): CSA: 200–600 V, triphasé, 50/60 Hz; CE/CCC: 200–600 V triphasé, 50/60 Hz ou 380–400 V triphasée, 50/60 Hz
• Puissance de sortie: 16,8 kW
• Courant d’entrée: (exemples) CSA 200/208/240/480/600 V triphasé → 58/56/49/25/22 A à 16,8 kW; CE/CCC 230/400 V triphasé → 50/29 A à 16,8 kW; 380/400 V triphasé → 30/28 A à 16,8 kW
• Courant de sortie: 30 – 105 A
• Tension de sortie nominale: 160 V c.c.
• Facteur de marche à 40 °C (104 °F): (exemples) CSA: 70% à 105 A (240 V), 80% à 105 A (480–600 V), 100% à 94 A (480–600 V); CE/CCC: 80% à 105 A (400 V), 100% à 94 A (400 V), 100% à 88 A (230 V)
• Tension à vide: CSA 300 V c.c.; CE/CCC 288 V c.c.
• Dimensions (avec poignées): 592 mm P x 274 mm L x 508 mm H
• Poids (avec torche 7,6 m): CSA 45,3 kg; CE/CCC: environ 42,7 kg (230–400 V) / 39,4 kg (400 V)
• Alimentation en gaz: Azote ou air pur, sec et exempt d’huile
• Pression de gaz d’entrée optimale: 7,6 – 8,3 bar; minimale: 5,5 bar
• Débit de gaz recommandé: Coupe: 260 L/min à 5,9 bar; Gougeage: 260 L/min à 4,8 bar
• Longueur du câble d’alimentation: 3 m
• Type de source: Onduleur — IGBT (transistor bipolaire à porte isolée)
• Exigence entraînement moteur: 30 kW pour sortie maximale 105 A
• Rendement électrique: 91%
• Certifications: CSA (Amérique/Asie except. Chine), CE (Europe/Australie/Nouvelle-Zélande) / RCM / UKCA, CCC (Chine)
• Garantie: sources de courant couvertes 6 ans; torches 1 an
