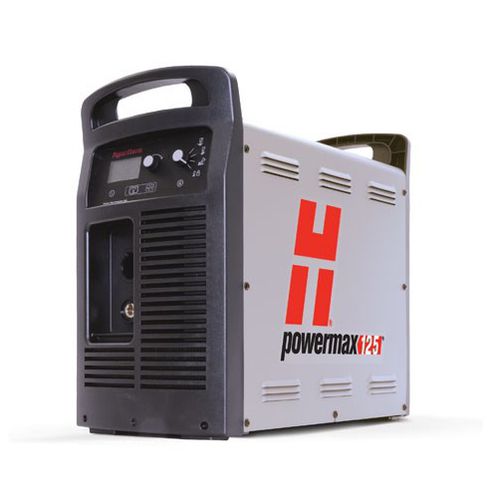

Découpeur plasma robotisé Powermax125®

automatiqueautomatiséà onduleur IGBT

Présentation
Fournissant une puissance et une performance maximales de plasma à air, le Powermax125® coupe rapidement des pièces épaisses. Capable d’effectuer rapidement les travaux de coupe et gougeage les plus difficiles, le système offre un facteur de marche de 100 %, une capacité de perçage mécanique de 25 mm (1 po) et un taux d’élimination rapide du métal lors du gougeage. Il intègre des innovations telles que la technologie Smart Sense™ (régulation automatique de la pression du gaz), la technologie SpringStart™ (amorçage constant) et des torches Duramax® Hyamp™ pour une grande polyvalence (coupe manuelle, automatisation portable, coupe sur table X‑Y, coupes en endroits difficiles d’accès, coupe et gougeage robotiques).

Applications

• Coupe à la traîne – lorsque la torche est glissée directement sur la pièce à couper.
• Coupe affleurante – permet de couper plus près du matériau de base en utilisant un angle de 45°.
• Coupe de caractéristique fine – saignée étroite, peu de scories et petite zone affectée par la chaleur.
• Coupe mécanique – pour la coupe sur table et l’automatisation portative.
• Gougeage pour un contrôle maximal – retirer du métal avec précision, profils de gougeage moins profonds et nettoyage léger.
• Gougeage pour un retrait maximal – élimination importante de métal, profils profonds et nettoyage en profondeur.

Avantages

• Productivité maximale : vitesses de coupe jusqu’à cinq fois plus rapides que l’oxygaz sur acier doux 12 mm (1/2 po); qualité de coupe et de gougeage supérieure réduisant le temps de meulage et de préparation; facteur de marche 100 %; compatibilité avec plusieurs torches pour de nombreuses tâches.
• Simplicité d’utilisation : Smart Sense™ règle automatiquement la pression d’air; SpringStart™ assure un amorçage constant et une torche plus fiable; protecteur breveté pour réduire l’accumulation de scories lors de la coupe à la traîne.
• Coûts de fonctionnement réduits : durée de vie des consommables multipliée par quatre comparativement à d’autres systèmes de la même plage d’intensité; détection de fin de vie de l’électrode qui coupe automatiquement l’alimentation pour protéger la torche et la pièce.
• Construit pour les travaux exigeants : fiabilité Hypertherm Certified™; torches Duramax™ Hyamp conçues pour résister aux chocs et à la chaleur.

Spécifications (principales)
Voici les principales caractéristiques techniques et valeurs issues des tableaux de spécifications :

Alimentation / électrique

• Tensions d’entrée : CSA : 480/600 V triphasé 50/60 Hz; CE : 400 V triphasé 50/60 Hz; CCC : 380 V triphasé 50/60 Hz.
• Courant d’entrée à 21,9 kW : 300/400/480/600 V → 38/36/31/24 A.
• Courant de sortie : 30 – 125 A.
• Tension de sortie nominale : 175 V c.c.
• Tension à vide (OCV) : 400/600 CSA : 320 V c.c.; 380 V CCC : 290 V c.c.; 400 V CE : 305 V c.c.
• Type de source de courant : Onduleur – IGBT (transistor bipolaire à grille isolée).
• Exigence entraînement moteur (pour fonctionnement motorisé) : 40 kW pour sortie complète à 125 A.

Dimensions / poids

• Dimensions (avec poignées) : 592 mm P x 274 mm L x 508 mm H.
• Poids (avec torche 7,6 m) : 480 V → 47,9 kg; 600 V → 47,5 kg; 380 V → 45,2 kg; 400 V → 48,9 kg.

Gaz / débit

• Alimentation en gaz : air pur, sec, exempt d’huile ou d’azote.
• Entrée de gaz recommandée (débit/pression) : Coupe : 260 l/min à 5,9 bar; Gougeage : 212 l/min à 4,1 bar.

Fonctionnement / motorisé

Tableau résumé (puissance d’entraînement du moteur / courant de sortie du système / rendement) :
40 kW → 125 A → Maximum
30 kW → 125 A → Limité
30 kW → 100 A → Maximum
25 kW → 100 A → Limité
22,5 kW → 75 A → Maximum
20 kW → 75 A → Limité
20 kW → 60 A → Maximum
15 kW → 60 A → Limité
12 kW → 40 A → Maximum
10 kW → 40 A → Limité
10 kW → 30 A → Maximum
8 kW → 30 A → Limité

Capacité de coupe & gougeage

Coupe :
Recommandée : 38 mm (1 1/2 po) → 457 mm/min (18 po/min).
44 mm (1‑3/4 po) → 250 mm/min (10 po/min).
Grossière (coupe manuelle) : 57 mm (2‑1/4 po) → 125 mm/min (5 po/min).
Perçage (évaluation) : 25 mm (1 po).

Gougeage :
Gougeage typique : 12,52 kg/h ; profil de rainure 4,3–7,9 mm P x 6,1–9,9 mm l.

Certifications / garantie

• Certifications : CSA (Amérique, Asie sauf Chine), CE, C‑Tick, CU/GOST, Ukr, Serbian (Europe/Australie/Biélorussie/Kazakhstan/Russie/Serbie/Ukraine et pays acceptant ces certificats), CCC (Chine).
• Garantie : sources de courant couvertes 6 ans; torches couvertes 1 an.

Configurations / options
Configurations standards et personnalisées disponibles : différentes tensions d’entrée (380 V, 400 V, 480 V, 600 V) et diverses longueurs et types de torches Duramax Hyamp (manuelles, machines, robotiques, longues), ainsi qu’un large choix de câbles de retour et câbles de commande. Des faisceaux de torche très longs (jusqu’à 45,7 m) sont compatibles sous conditions de numéro de série du système.

Caractéristiques / spécifications techniques

• Modèle commercial : Powermax125®.
• Courant de sortie : 30–125 A.
• Tension de sortie nominale : 175 V DC.
• Facteur de marche : 100 % à 125 A (à 40 °C).
• Tension à vide (OCV) : 320 V c.c. (400/600 CSA), 290 V c.c. (380 CCC), 305 V c.c. (400 CE).
• Tensions d’entrée supportées : 380 V (CCC), 400 V (CE), 480/600 V (CSA) triphasé, 50/60 Hz.
• Type d’onduleur : IGBT.
• Alimentation en gaz : air pur, sec, sans huile/azote.
• Débits recommandés : Coupe 260 l/min à 5,9 bar; Gougeage 212 l/min à 4,1 bar.
• Dimensions (avec poignées) : 592 x 274 x 508 mm (P x L x H).
• Poids (avec torche 7,6 m) : environ 45–49 kg selon la tension.
• Capacités de coupe recommandées : coupe recommandée 38 mm; coupe grossière jusqu’à 57 mm (manuelle).
• Perçage mécanique évalué : 25 mm (1 po).
• Gougeage typique : 12,52 kg/h.
• Innovations : Smart Sense™ (réglage automatique de la pression), SpringStart™ (amorçage), détection de fin de vie d’électrode, consommables longue durée.
• Garantie : 6 ans (sources de courant), 1 an (torches).
