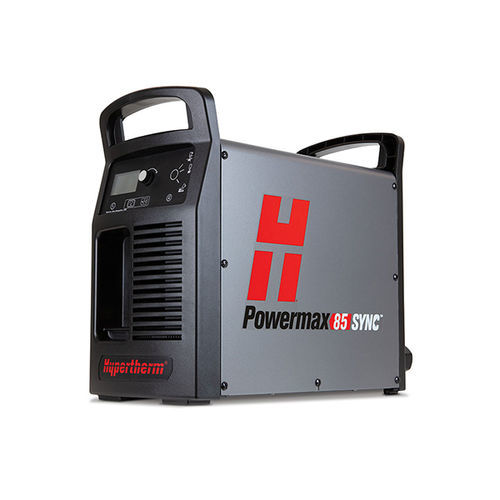

Découpeur plasma automatisé Powermax85 SYNC®

robotiséautomatiqueà onduleur IGBT

Présentation
Le Powermax85 SYNC® est une machine de coupe au plasma à air de qualité professionnelle de nouvelle génération qui simplifie le gougeage et la coupe (recommandée jusqu’à 25 mm / 1 po). Système doté de la configuration automatique de procédé via les torches SmartSYNC® à identification par radiofréquence (RFID) et d’une cartouche de consommables monobloc permettant le suivi des données d’utilisation. Conçu pour maximiser la productivité en réduisant les temps morts, optimiser la qualité de coupe et simplifier la gestion des consommables.

Fonctionnalités principales

• Configuration automatique du procédé grâce aux torches SmartSYNC® avec identification RFID.
• Cartouche monobloc de consommables optimisée par procédé et intensité pour simplifier la gestion des pièces.
• Suivi des données d’utilisation des cartouches pour améliorer les opérations et la gestion des stocks.
• Marquage laser clair et code couleur des cartouches pour faciliter la reconnaissance des pièces.
• Détection de fin de vie des consommables pour éviter les incertitudes lors du remplacement.
• Câble manuel flexible et robuste réduisant la fatigue opérateur (utilisé aussi sur torches robotisées).
• Possibilité d’utiliser différents styles de torche (manuelle, machine, robotisée) et cartouches spécialisées (FineCut, Drag cutting, mechanized, FlushCut™, HyAccess™, gougeage).
• Commandes de torche manuelle permettant d’ajuster le courant à la volée et de changer les cartouches sans retourner à la source.
• Technologie SpringStart™ pour un amorçage constant et une fiabilité accrue.

Applications

• Coupe à la traîne (drag cutting)
• Coupe dans endroits difficilement accessibles (extended reach cutting)
• Gougeage (extended reach gouging)
• Coupe de caractéristique fine (fine feature cutting / FineCut)
• Coupe affleurante (FlushCut)
• Gougeage à contrôle maximal et gougeage à retrait maximal
• Coupe mécanisée (table CNC et automatisation portative)

Capacité de coupe
Capacité | Épaisseur | Vitesse de coupe
Recommandée | 25 mm (1 po) | 500 mm/min (20 po/min)
| 32 mm (1 1/4 po) | 250 mm/min (10 po/min)
Grossière (coupe manuelle) | 38 mm (1 – 1/2 po) | 125 mm/min (5 po/min)
Percage (pierce)* | 20 mm (3/4 po) | (voir notes)

*Capacité de perçage pour la coupe manuelle ou mécanique avec dispositif de réglage en hauteur de la torche programmable.

Caractéristiques / spécifications techniques

• Courant de sortie : 25 – 85 A
• Puissance de sortie : 12,2 kW
• Tension de sortie nominale : 143 V c.c.
• Tension à vide : CSA 305 V c.c. / CE 270 V c.c.
• Tensions d’entrée : CSA — 200–480 V monophasé 50/60 Hz ou 200–600 V triphasé 50/60 Hz ; CE — 380/400 V triphasé 50/60 Hz
• Courant d’entrée (exemples) : monophasé 200/208/240/480 V = 70/68/58/29 A à 12,2 kW ; triphasé 200–600 V = 42/40/35/18/17 A à 12,2 kW
• Facteur de marche (à 40 °C / 104 °F) : ex. 60 % à 85 A (230–600 V, mono/triphasé) ; 100 % à 66 A (230–600 V, mono/triphasé) ; CE : 60 % à 85 A (380–400 V triphasé) ; 100 % à 66 A (380–400 V triphasé)
• Alimentation en gaz : Azote ou air pur, sec et exempt d’huile
• Pression de gaz d’entrée optimale : 7,6 – 8,3 bar
• Pression de gaz d’entrée minimale : 5,2 bar
• Débit de gaz d’entrée recommandé : coupe 210 L/min à 5,9 bar ; gougeage 210 L/min à 4,8 bar
• Longueur du câble d’alimentation : 3 m
• Type de source de courant : Onduleur – Transistor bipolaire à porte isolée (IGBT)
• Exigence entraînement moteur : 20 kW pour sortie maximale à 85 A
• Rendement électrique : 91,9 %
• Dimensions (avec poignées) : profondeur 483 mm ; largeur 233 mm ; hauteur 430 mm
• Poids (avec torche de 7,6 m) : CSA 32 kg ; CE 23,5 kg
• Cartouches consommables : plateforme de cartouches Hypertherm (divers procédés et intensités : DragCut, FineCut, mechanized, FlushCut™, HyAccess™, gougeage max removal / max control)
• Options de torches : manuelles (75°, 15°), machines (180°), robotisées/mini-torches (90°, 45°) en longueurs 4,5 / 7,6 / 10,7 / 15,2 / 22,8 m selon configuration
• Câbles commande et câbles de retour : diverses longueurs et configurations (connecteurs CNC, divisieurs de tension, RS‑485, cosse ronde, serre-joint, cosse en C) (voir options)
• Certifications : Certification CSA (Amérique/Asie sauf Chine) ; CE (Europe, Australie, NZ, Belarus, Kazakhstan, Serbie, Ukraine, etc.) ; RCM, UKCA
• Garantie : sources de courant 6 ans ; torches 1 an
