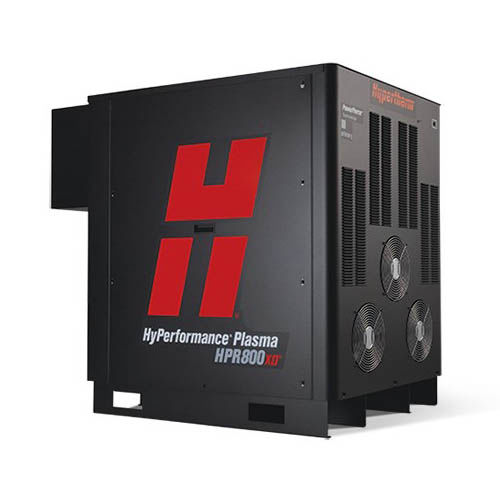

Découpeur plasma robotisé HPR800XD®

à haute performanceà grande vitesseà grande précision

Présentation
Le système plasma polyvalent HPR800XD® HyPerformance® a été conçu et construit pour un rendement et une productivité maximum pour les opérations de coupe x-y, de chanfreinage et robotiques. Le système 800 A associe des vitesses de coupe rapides, un cycle de traitement rapide, des changements rapides et une grande fiabilité et apporte une qualité de coupe HyPerformance inégalée pour couper, chanfreiner et marquer les métaux jusqu’à 160 mm (6-1/4 po) d’épaisseur.

Avantages

• Qualité de la coupe supérieure et constante
  • Le système HyPerformance plasma coupe des pièces de précision avec une qualité de coupe supérieure et constante.
  • La technologie HyDefinition® aligne et concentre l’arc plasma pour une coupe plus puissante et précise jusqu’à 160 mm (6-1/4 po).
  • La technologie HDi™ fournit une qualité HyDefinition sur l’acier inoxydable mince : angle supérieur vif, surfaces finies brillantes et moins de variation d’angle.
  • La technologie brevetée True Hole™ (procédé aux gaz automatiques) produit une qualité de trou nettement meilleure qu’auparavant avec le plasma.
• Des coûts de fonctionnement minimisés
  • La technologie LongLife® augmente significativement la durée de vie des consommables et assure une qualité de coupe HyDefinition constante.
  • Des vitesses de coupe plus grandes permettent de produire plus de pièces par heure; la meilleure qualité de coupe réduit quasi totalement les opérations secondaires.
  • La technologie brevetée PowerPierce® permet de percer des matériaux plus épais et de remplacer la coupe oxygaz plus lente.
• Polyvalence
  • Peut couper, chanfreiner et marquer l’acier au carbone, l’acier inoxydable, l’aluminium et d’autres métaux avec précision HyDefinition.
  • Conception modulaire facilitant les mises à niveau de la source de courant pour augmenter les capacités lorsque les besoins évoluent.
• Fiabilité de pointe
  • Système simple et robuste avec nettement moins de pièces que la plupart des systèmes concurrents.
  • Fabrication de qualité et tests exhaustifs pour garantir la conformité aux normes de qualité élevées.

Spécifications
Généraux
Tension à vide maximale (U0) : 360 V c.c.
Courant de sortie maximal (I2) : 400 A (par source ; le système HPR800XD est composé de deux sources HPR400XD en parallèle)
Tension de sortie (U2) : 50 – 200 V c.c.
Facteur de marche nominal : 100 % à 80 kW, 40 °C
Température ambiante / facteur de marche : fonctionnement entre –10 °C et +40 °C
Facteur de puissance (cos φ) : 0,98 à 400 A c.c.
Refroidissement : air forcé (classe F)
Isolation : classe H

Capacités de coupe (par matériau)
Acier doux
Sans scories : 38 mm (1-1/2 po)
Perçage de production : 50 mm (2 po)
Capacité de coupe maximum : 80 mm (3,2 po)

Acier inoxydable
Perçage de production : 75 mm (3 po)
Perçage maximum : 100 mm (4 po)
Capacité grossière : 160 mm (6-1/4 po)

Aluminium
Perçage de production : 75 mm (3 po)
Capacité grossière : 160 mm (6-1/4 po)

Vitesse (acier doux)
Spécifications du système au courant de sortie le plus élevé — Ex. 12 mm (1/2 po) : 4430 mm/m (170 po/min)

Angle de coupe (ISO 9013)
Plage : 2 – 5°

Soudabilité
Prêt à souder

Gaz du procédé (exemples par matériau)
Acier doux : O2/Air, O2/O2 selon procédure
Acier inoxydable : Ar/Air, H35/N2, N2/N2, H35-N2/N2, F5/N2 (exemples selon procédé)
Aluminium : Ar/Air, Ar/N2, H35/N2, Air/Air (exemples selon procédé)

Intensité pendant le processus (coupe)
Plage d’intensité disponible : 30 – 800 A (tous les processus ne sont pas disponibles pour tous les matériaux)
