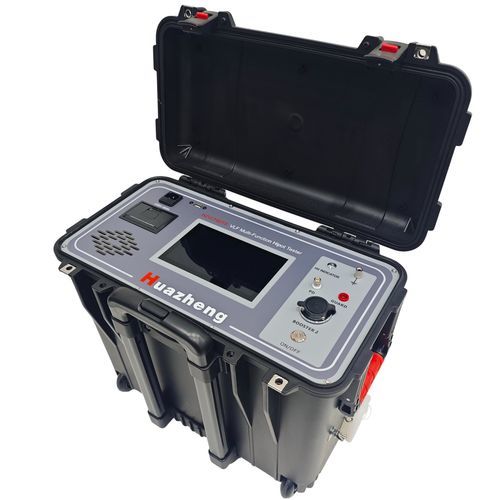

Diélectrimètre AC VLF

DChaute tensionportable

Présentation
Le testeur Hipot VLF multifonction Huazheng est un instrument industriel destiné aux essais de tenue diélectrique en VLF, mesures Tan Delta et diagnostics optionnels (CC, décharges partielles) sur câbles et composants haute tension. Il repose sur une conversion de fréquence numérique pilotée par microcontrôleur pour automatiser la montée/descente de tension, la mesure et la protection, avec échantillonnage direct côté HV et régulation en boucle fermée.

Principales fonctions

• Conversion automatique de fréquence VLF (0,1 Hz – 0,01 Hz) avec gestion microcontrôleur des montées/baisses de tension et protections.
• Architecture entièrement électronique, compacte, grand écran tactile couleur affichant forme d'onde et paramètres d'essai.
• Échantillonnage direct tension/courant côté haute tension ; rétroaction en boucle fermée pour éviter l'élévation capacitive.
• Protection intelligente : calcul automatique des seuils surtension/surintensité à partir de la capacité de l'échantillon et de la tension de test ; arrêt automatique en cas de défaut (surtension, surintensité, faible résistance, flashover).
• Options de sortie HV jusqu'à 150 kV pour certaines configurations.

Domaines d'application

• Essais de tenue en tension de câbles moyenne et haute tension (atelier et chantier).
• Diagnostic d'isolation pour accessoires de câble, terminaisons, jonctions et moteurs.
• Mise en service, maintenance périodique et essais de réception dans des installations de distribution électrique et industrielles.

Modèles / Tensions typiques
30 kV (crête) — réglage auto fréquence 0,1 Hz–0,01 Hz ; capacité ≤ 10 µF ; poids tout‑en‑un ≈ 30 kg — pour systèmes jusqu'à ~10 kV
40 kV (crête) — réglage auto fréquence 0,1 Hz–0,01 Hz ; capacité ≤ 10 µF ; poids tout‑en‑un ≈ 30 kg — pour systèmes jusqu'à ~10 kV
50 kV (crête) — réglage auto fréquence 0,1 Hz–0,01 Hz ; capacité ≤ 6 µF ; poids tout‑en‑un ≈ 35 kg — pour systèmes jusqu'à ~20 kV
60 kV (crête) — réglage auto fréquence 0,1 Hz–0,01 Hz ; capacité ≤ 5 µF ; poids tout‑en‑un ≈ 35 kg — pour systèmes jusqu'à ~25 kV
80/90 kV (crête) — variantes avec transformateur élévateur 2 étages ; capacité et poids selon configuration — pour essais haute tension

Caractéristiques / spécifications techniques

• Tension de sortie nominale : 30–90 kV crête (selon modèle).
• Fréquence de sortie : conversion automatique 0,1 Hz – 0,01 Hz.
• Capacité de charge : dépend du modèle (voir exemples ci‑dessus).
• Résolution tension AC : 0,1 kV ; précision tension : ±3 %.
• Résolution courant AC : 0,1 mA ; précision courant : ±3 %.
• Erreur crête et distorsion de forme d'onde : ≤ 3 %.
• Conditions d'utilisation : -10 °C à +40 °C ; humidité ≤ 85 % HR.
• Alimentation : typ. 230 V ±5 % 50 Hz (options 120 V ±5 % 60 Hz selon configuration).
• Détection de mise à la terre : amplification désactivée si mise à la terre incorrecte.

Options & remarques

• Modules optionnels : test CC, perte diélectrique (Tan Delta), mesure de décharge partielle, mesure de capacité et résistance d'isolement pendant les tests.
• Pour les tensions > 60 kV, l'appareil peut intégrer un transformateur élévateur en série pour augmenter la capacité de charge tout en limitant le poids.
