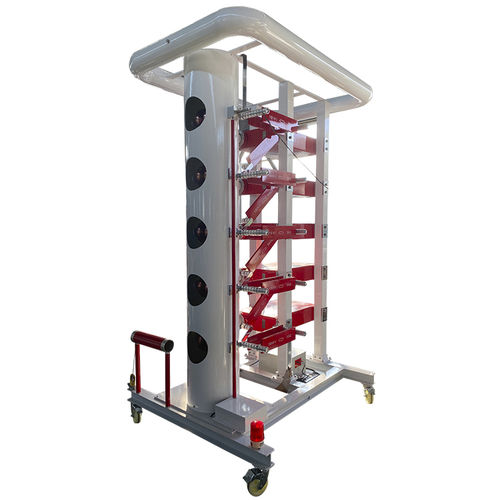

Système de test électrique HZCJ

tension de chocsur sitehaute tension

• Tension nominale : 900kV • Tension nominale par étage : 150kV × 6 niveaux • Énergie nominale : 67,6kJ • Capacité totale : 0,167µF (12 × 2µF/75kV condensateurs) • Forme d’onde : impulsion de foudre 1,2/50µs, impulsion hachée 2–6µs • Précision du diviseur : ≤±1 %, temps de réponse ≤100ns • Cycle de fonctionnement : ≥70 % de la tension nominale, service continu 120s Le générateur d’impulsions de tension 900kV Huazheng est conçu pour les essais standard d’impulsion de foudre en onde complète et en onde hachée des transformateurs, réacteurs, traversées, isolateurs, parafoudres et autres appareils haute tension jusqu’à la classe 20kV. Construit conformément à GB/T 311, GB/T 16927, JB/T 7616 et autres normes internationales associées, il fournit des formes d’onde d’essai très précises et reproductibles pour la coordination de l’isolation et les essais de tenue diélectrique. Les condensateurs immergés dans l’huile, résistances de précision et éclateurs sphériques déclenchés garantissent une synchronisation fiable et une longue durée de vie dans des conditions d’essai exigeantes. Le système adopte une unité de charge à courant constant avec transformateur immergé dans l’huile, redresseur haute tension et mécanisme de commutation de polarité pour un fonctionnement stable et flexible. La console avancée intègre acquisition de données, contrôle par fibre optique, affichage de forme d’onde et génération automatisée de rapports, assurant la sécurité et l’efficacité de l’opérateur. Avec ses performances fiables, sa structure compacte et sa conformité aux normes strictes d’essai, le générateur 900kV Huazheng est un choix idéal pour les services publics d’électricité, les instituts de recherche et les laboratoires de haute tension.
