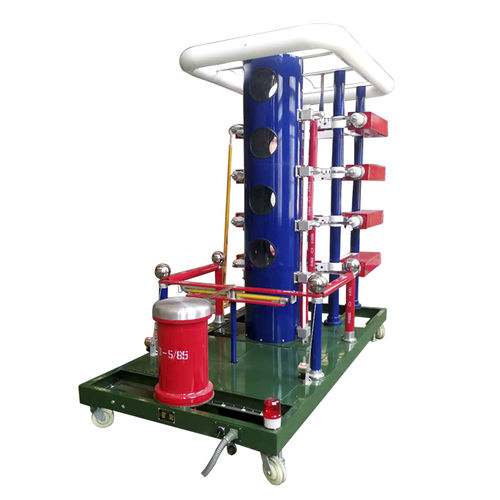

Système de test tension de choc HZCJ

pour réseau électriquemodulairehaute tension

• Tension nominale : 3000kV • Tension nominale par étage : 200kV × 15 niveaux • Énergie nominale : 450kJ • Capacité totale : 0,1µF (30 × 3µF/100kV condensateurs) • Forme d’onde : impulsion de foudre 1,2/50µs, impulsion de manœuvre 250/2500µs, onde hachée 2–6µs • Durée : ≥70 % de la tension nominale, cycle de fonctionnement 120s • Précision du diviseur : ≤±1 %, temps de réponse ≤100ns Le générateur d’impulsions de tension 3000kV Huazheng est spécialement conçu pour les essais d’équipements haute tension, y compris transformateurs, isolateurs, traversées et systèmes GIS. Il génère des ondes de foudre complètes standard, des ondes d’impulsion de manœuvre et des ondes d’impulsion hachées, conformément à GB/T 311, GB/T 16927 et à d’autres normes internationales. Avec sa conception en tour modulaire et sa construction robuste, il fournit des performances fiables pour la coordination de l’isolation et la vérification de la tenue en tension dans les environnements de laboratoire et sur le terrain. Les principaux avantages incluent un transformateur de charge immergé dans l’huile, une pile de silicium redresseur haute tension et un système de charge à courant constant pour une sortie stable. La structure comprend 15 étages empilés avec des condensateurs, des résistances et des éclateurs sphériques déclenchés immergés dans l’huile, garantissant une synchronisation fiable des décharges. Équipé de diviseurs de capacité faiblement amortis, d’un dispositif de coupure et d’accessoires modulaires, ce générateur offre une excellente fidélité et répétabilité des formes d’onde, ce qui en fait un choix idéal pour les instituts de recherche en énergie, les fabricants et les laboratoires de tests haute tension.
