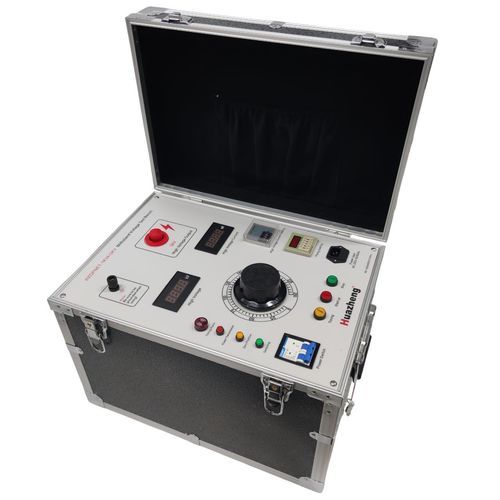

Testeur de rigidité diélectrique HZGPNET-1KVA/3KV

d'impulsion de tensiond’isolement électriquede câbles

Description générale
Cet instrument permet de mesurer des indicateurs techniques tels que la structure et la rigidité diélectrique de l'isolation des instruments et appareils électriques testés. Il est largement utilisé pour les équipements électriques, les instruments, les transformateurs, les cordons d'alimentation, les compteurs d'énergie, les moteurs, les prises de courant et les câbles. Les essais de tenue diélectrique fournissent des méthodes pour la mise en œuvre des normes de sécurité nationales, soulignant ainsi leur importance. Ils sont devenus indispensables aux instituts de recherche, aux services de métrologie et d'essais, ainsi qu'aux industries de l'énergie et de l'électronique pour l'évaluation des dispositifs électriques, des instruments électroniques et des appareils électroménagers.

Présentation du produit
Cet instrument présente un design élégant, avec un affichage de la tension de sortie sur un tube numérique, pour une utilisation claire, intuitive et précise. Le réglage de chaque paramètre s'effectue via un petit clavier, garantissant une grande facilité d'utilisation. L'appareil intègre une technologie de pointe, une ergonomie optimisée, une haute précision, une grande fiabilité et une maintenance aisée. Cet instrument utilise une conception intégrée combinant le boîtier de commande et la tension de test. La protection contre les surintensités est réglable par une molette. L'appareil est compact et léger. Connu comme un petit convertisseur AC/DC, il sert d'équipement de test de base pour des utilisateurs tels que les centrales électriques, les réseaux de distribution d'énergie et les instituts de recherche. Il permet de réaliser des tests de rigidité diélectrique sous des tensions spécifiées sur divers produits électriques, composants et matériaux isolants, d'évaluer le niveau d'isolation, d'identifier les défauts d'isolation et de mesurer la résistance aux surtensions.

Caractéristiques de performance du produit

• La tension de tenue en courant alternatif de l'instrument peut être augmentée jusqu'à 3 kV AC, 0,33 A AC.
• Appareil portable, doté d'un châssis en alliage d'aluminium, offrant une excellente résistance aux interférences, une structure compacte et une apparence soignée. Il répond efficacement aux besoins de tests de tenue en tension continue dans les environnements où les exigences de capacité sont faibles.
• L'instrument utilise un cadran numérique pour le chronométrage, protégeant ainsi efficacement l'objet testé contre les dommages dus aux pannes accidentelles. Il comprend également une fonction de réglage du temps pour les situations d'isolation et de résistance à la tension nécessitant un chronométrage précis.
• La disposition unique du voltmètre et de l'ampèremètre permet à l'opérateur de lire facilement en un coup d'œil.

Indicateurs techniques du produit
1. Tension de fonctionnement de l'instrument : AC220V±10%
2. Précision du test de l'instrument : courant alternatif : niveau 1,5
Tension alternative : Niveau 1,5
3. Plage de sortie de l'instrument :
Puissance de sortie : 1 kVA
Courant de sortie : 0,33 A
Tension de sortie : 3 kV
4. Réglage de l'heure : 0-99 secondes, 0-99 minutes, 0-99 heures
5. Réglage du courant de sortie de l'instrument : 1 kVA maximum ne doit pas dépasser 333 mA

Comment utiliser le produit
1. Commencez par connecter les fils de test à la sortie du testeur haute tension, et simultanément, reliez la terre à l'aide de fils de cuivre nus d'une section minimale de 2,5 mm² pour votre sécurité. Réglez ensuite le courant, puis augmentez la tension. L'appareil vous protègera contre les surintensités.
2. Réglez la durée à l'aide du cadran (le sélecteur permet un réglage par incréments de 0 et 10 secondes, de droite à gauche ; par exemple, 10 secondes sont affichées par « 1 » et « 0 »). La durée maximale est de 99 secondes et doit être réglée avant le test. N'appuyez plus sur le bouton de réglage après le test, sous peine de fausser la durée enregistrée.
3. Après avoir vérifié le câblage, branchez l'alimentation et mettez l'appareil sous tension. Le voyant d'alimentation (vert) et le voyant zéro (jaune) doivent s'allumer. Si le voyant zéro ne s'allume pas, veuillez remettre le régulateur de tension à zéro.
4. Une fois le voyant jaune allumé, appuyez sur le bouton « Démarrer ». Le voyant de sortie (rouge) devrait s'allumer. Si ce n'est pas le cas, appuyez sur le bouton « Arrêt/Réinitialisation », puis de nouveau sur le bouton « Démarrer ».
5. Lorsque le voyant rouge s'allume, la tension peut commencer à augmenter. Surveillez attentivement la tension et le courant élevés. Lorsque la tension d'essai nominale est atteinte, appuyez sur le bouton de minuterie pour démarrer le chronomètre ; la haute tension se coupera automatiquement après le temps programmé. Si la tension et le courant chutent soudainement à zéro pendant la montée en tension, cela indique une défaillance du produit testé ou un courant trop faible, déclenchant ainsi la protection contre les surintensités.
6. Une fois le temps écoulé, réglez le régulateur de tension sur la position « zéro ». Après avoir terminé le test, éteignez l'interrupteur d'alimentation.

Environnement d'utilisation du produit
1. Température ambiante : 0 à 40 °C
2. Altitude :
3. Humidité relative :
4. Le lieu de travail doit être exempt de poussières chimiques et de matières explosives susceptibles d'affecter considérablement l'isolation.

Précautions d'utilisation du produit

• Avant d'utiliser le testeur de tension de tenue, veuillez lire attentivement les précautions suivantes :
• Utilisez une prise de courant à trois trous avec une connexion de terre appropriée.
• La borne de terre de l'instrument doit être connectée de manière fiable à la terre (et non à la ligne neutre).
• Les opérateurs doivent porter des gants isolants et avoir des tapis isolants sous leurs pieds.
• Avant de mettre l'instrument en marche, assurez-vous que le bouton « réglage de la tension » est tourné dans le sens antihoraire jusqu'au bout.
• Ne touchez pas l'appareil testé ni les cordons de test lorsque la tension est présente. Assurez-vous qu'aucune tension élevée n'est présente lors du raccordement de l'objet testé.
• Évitez les courts-circuits entre la borne de sortie haute tension et le fil de terre pour éviter les accidents.
• En cas d’accident, coupez immédiatement l’alimentation électrique.
• Lors de l'utilisation d'une manette de commande à distance pour les essais, faites preuve d'une extrême prudence pour éviter tout danger.
• Lorsque l'instrument est déchargé et que la haute tension est réglée, le courant de fuite indiqué est un courant de démarrage normal et n'affecte pas la précision du test.
• Entretenir l'instrument correctement, en évitant l'exposition directe au soleil et en prévenant son utilisation ou son entreposage dans des environnements chauds, humides et poussiéreux. Les opérateurs doivent débrancher l'alimentation électrique de l'instrument lorsqu'ils quittent leur poste.

Caractéristiques / Spécifications techniques

• Tension de fonctionnement : AC220V±10%
• Précision du test : niveau 1,5 (courant alternatif et tension alternative)
• Puissance de sortie : 1 kVA
• Courant de sortie : 0,33 A
• Tension de sortie : 3 kV
• Réglage de l'heure : 0-99 secondes, 0-99 minutes, 0-99 heures
• Courant de sortie maximal : 333 mA
• Châssis en alliage d'aluminium, portable et compact
• Protection contre les surintensités réglable
• Affichage numérique de la tension de sortie
• Utilisation intuitive via clavier
• Convient pour tests de rigidité diélectrique sur équipements électriques, composants et matériaux isolants
