Diviseur haute tension

de mesure

Description du produit

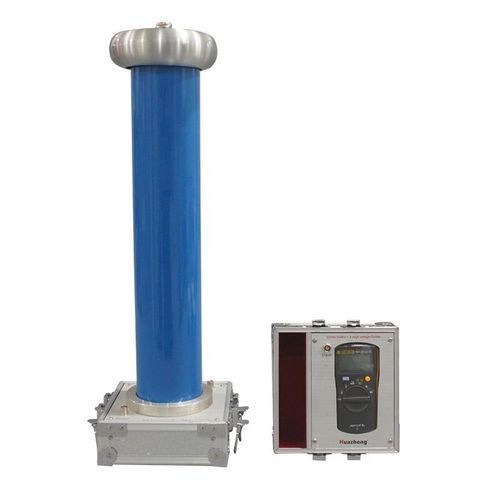

Cette série de diviseurs de tension haute tension AC/DC est un instrument dédié aux mesures de terrain, permettant aussi bien la mesure de la haute tension DC que la mesure de la haute tension AC. L'appareil se compose de deux parties : un dispositif de pression et un instrument de mesure. Le régulateur de tension diviseur, doté d'une structure de blindage équipotentiel équilibrée et logé dans un cylindre isolant totalement étanche, utilise des composants électroniques de haute qualité. L'ensemble de l'appareil présente des caractéristiques de précision, d'excellente linéarité, de stabilité, de conception rationnelle, de facilité de transport, de simplicité d'utilisation et d'affichage intuitif. Il constitue ainsi un instrument de mesure de terrain idéal.

Caractéristiques du produit
Dans le domaine des applications haute tension, la précision et la sécurité sont primordiales. Découvrez le diviseur de tension haute tension, un appareil de pointe conçu avec une extrême rigueur pour répondre aux exigences strictes de la mesure haute tension. Que vous travailliez dans des laboratoires de recherche, des environnements industriels ou des établissements d'enseignement, notre diviseur de tension haute tension est conçu pour fournir une division de tension précise et fiable, garantissant ainsi performance et sécurité.

• Précision inégalée : Ce dispositif est capable de diviser avec exactitude des niveaux de tension élevés en tensions plus basses, facilement mesurables en toute sécurité par des instruments standard. Cette précision est obtenue grâce à l'utilisation de composants résistifs et capacitifs de haute qualité, garantissant une erreur minimale et une grande stabilité. Il en résulte un appareil fournissant des mesures cohérentes et répétables, essentielles pour les applications où la précision est primordiale.
• Dispositifs de sécurité robustes : Le diviseur de tension est doté de dispositifs de sécurité robustes afin de protéger l'utilisateur et l'équipement. Il comprend des matériaux isolants de haute qualité et un boîtier de protection qui empêchent tout contact accidentel avec les composants haute tension. De plus, il intègre une protection contre les surcharges afin de se prémunir contre les pics de tension inattendus, garantissant ainsi sa longévité et sa fiabilité.
• Applications polyvalentes : Le diviseur de tension haute tension est polyvalent et adaptable, ce qui le rend idéal pour une large gamme d'applications. Il peut être utilisé pour les tests haute tension, l'étalonnage d'instruments de mesure, la conception d'alimentations électriques et les démonstrations pédagogiques. Sa conception compacte et portable permet une intégration facile dans diverses configurations, offrant flexibilité et praticité aux utilisateurs.
• Conception conviviale : La simplicité d'utilisation est un atout majeur du diviseur de tension haute tension. Doté d'interfaces intuitives et d'un étiquetage clair, il est facile à installer et à utiliser. Des manuels d'instructions détaillés sont disponibles pour aider les utilisateurs à exploiter pleinement le potentiel de l'appareil.

Indicateurs techniques minimaux

Niveau de tension | AC/DC 50 kV | AC/DC 100 kV | AC/DC 150 kV | AC/DC 200 kV | AC/DC 300 kV
Rapport de pression | 1000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1
Impédance | 200 MΩ | 400 MΩ | 600 MΩ | 800 MΩ | 1200 MΩ
Précision (valeur CC) | Étape 1.0 | Étape 1.0 | Étape 1.0 | Étape 1.0 | Étape 1.0
Précision (valeur d'échange) | 1,5 étape | 1,5 étape | 1,5 étape | 1,5 étape | 1,5 étape

Environnement de travail
Température : 0~40°C
Humidité : inférieure à 85 % HR

Volume et poids
Niveau de tension | AC/DC 50 kV | AC/DC 100 kV | AC/DC 150 kV | AC/DC 200 kV | AC/DC 300 kV
Volume (mm³) | 170×170×600 | 170×170×800 | 220×220×1100 | 220×220×1500 | 220×220×2100
Poids (kg) | Environ 10 | Environ 15 | Environ 20 | Environ 25 | Environ 36

Caractéristiques / Spécifications techniques

• Mesure la haute tension AC et DC
• Structure de blindage équipotentiel équilibrée
• Cylindre isolant totalement étanche
• Composants électroniques de haute qualité
• Précision élevée et excellente linéarité
• Stabilité et conception rationnelle
• Facilité de transport et d'utilisation
• Affichage intuitif
• Protection contre les surcharges
• Matériaux isolants de haute qualité
• Rapport de pression : 1000:1
• Impédance jusqu'à 1200 MΩ selon le modèle
• Température de fonctionnement : 0~40°C
• Humidité relative : < 85%
• Poids selon modèle : de 10 à 36 kg
