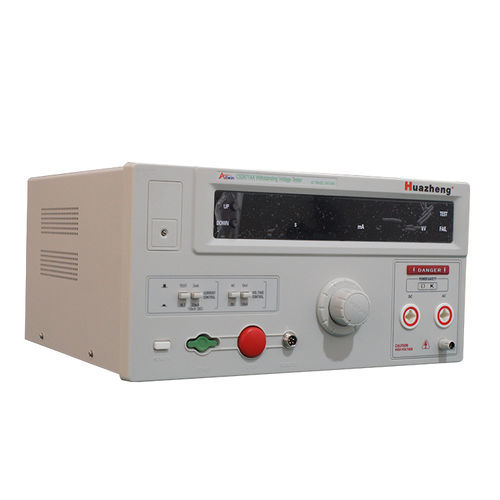

Diélectrimètre haute tension CS2671AX

DCAC

Description générale
Le testeur de tenue diélectrique est un instrument permettant de mesurer la densité de tension de tenue. Il permet de tester visuellement, précisément, rapidement et de manière fiable la tension de claquage, le courant de fuite et d'autres indices de performance de sécurité électrique de divers objets mesurés. Il peut également servir d'alimentation haute tension continue (alternative) pour tester les performances des composants et de l'instrument complet.

Brève introduction
Le testeur de tension de tenue CS267X est conçu conformément aux normes de sécurité internationales et nationales telles que IEC, BS, UL, JIS, etc. Sa tension de tenue est comprise entre 3 kV et 20 kV, et son courant de fuite entre 0 et 200 mA, selon les exigences spécifiques. Cet appareil convient à tous types d'appareils électroménagers, alimentations, câbles, transformateurs, bornes de connexion, appareils électriques haute tension en bakélite, interrupteurs, prises et fiches, moteurs, lave-vaisselle, lave-linge, sèche-linge centrifuges, fours à micro-ondes, machines électromagnétiques, fours électroniques, marmites électriques, cuiseurs à riz électriques, téléviseurs, ventilateurs électriques, équipements médicaux, ingénierie chimique et instruments électroniques.
Il est utilisé pour mesurer la tenue en tension, notamment dans les appareils de mesure, les machines complètes, etc., et pour assurer la protection contre les surtensions des réseaux électriques de forte puissance et pour tester les courants de fuite. C'est également un instrument indispensable pour les laboratoires de recherche scientifique et les services de contrôle technique.
Les testeurs de tension de tenue de la série CS267X, basés sur l'introduction et l'assimilation des testeurs de tension de tenue avancés du monde entier, sont combinés à un grand nombre de cas d'utilisation pratiques d'utilisateurs chinois pour être améliorés et perfectionnés.
CS2670A, CS2670A-1, CS2670AX, CS2670Y, CS2671AX, CS2671BX, CS2671TX, CS2672BX, CS2672CX, CS2672DX, CS2673X, Les testeurs de tenue diélectrique de type CS2674AX, etc., sont des modèles entièrement numériques, récemment développés par notre usine. L'affichage numérique de la tension de test et du temps de maintien du courant de fuite est une première en Chine. Ses performances ont été améliorées par rapport aux produits précédents. Le courant de fuite est réglable en continu et de manière optionnelle de 0,1 mA à 100 mA, selon les normes de sécurité et les besoins des utilisateurs. Le test de durée, qui présentait une marge d'erreur importante par rapport au modèle précédent, a été corrigé grâce à l'affichage numérique du compte à rebours. La précision du temps de maintien est ainsi supérieure à ±1 % et la plage de test étendue à 99 s.
La fonction est plus riche et plus pratique, et le courant de fuite réel. Les valeurs de l'objet mesuré peuvent être affichées via le courant de fuite, permettant ainsi de déterminer quels produits présentent une meilleure tenue en tension que des produits similaires ou provenant de différents fabricants, garantissant ainsi la sécurité et l'absence de défauts de vos produits. L'affichage numérique du courant de fuite permet également de mesurer la tension inverse et le courant de fuite inverse des redresseurs au silicium haute tension, ainsi que la tension de réserve et le courant de fuite de réserve des tubes haute tension d'un dynatron. Cet appareil de mesure de tenue en tension est un leader national, reconnu pour ses performances techniques, sa qualité et sa fiabilité.

Théorie de travail
Le testeur de tenue diélectrique est composé d'un circuit de montée en tension, d'un circuit de détection du courant de fuite et d'un indicateur. Le circuit de montée en tension permet de calibrer et de fournir la tension de test requise. Le circuit de détection du courant de fuite permet de régler le courant de claquage (protection). L'indicateur affiche directement la valeur de la tension de test et celle du courant de fuite (ou la valeur du courant de claquage réglé). Lorsque le dispositif testé atteint la durée programmée sous tension de test, l'appareil coupe automatiquement ou manuellement la tension de test. Dès qu'un claquage apparaît et que le courant de fuite dépasse le courant de claquage réglé, l'appareil coupe automatiquement la tension de sortie et affiche une alerte pour confirmer si le dispositif testé supporte la tension de claquage.

Normes

• IEC 60065 : Sécurité des appareils audio, vidéo et électroniques similaires
• IEC 60204-1 : Sécurité des machines
• IEC 60335-1 : Sécurité des appareils électrodomestiques et analogues
• IEC 60598-1 : Sécurité des équipements d’éclairage
• IEC 60601-1 : Sécurité des équipements électromédicaux
• IEC 60950 : Sécurité des équipements de technologies de l’information
• IEC61010-1 : Sécurité des appareils électriques de mesure, de contrôle et d’utilisation en laboratoire
• IEC61131-2 : Sécurité des automates

Paramètres techniques principaux du modèle CS2671AX

• Tension de sortie ACW : 10 kV, 20 mA
• Tension de sortie DCW : 10 kV, 10 mA
• Courant de fuite réglable en continu
• Affichage numérique de la tension de test et du temps de maintien du courant de fuite
• Précision du temps de maintien supérieure à ±1 %
• Plage de test étendue à 99 s
• Sortie onde sinusoïdale
• Distorsion de la forme d’onde ≤5%
• Temps de test : 0,0s ~ 999s (0 = continuer)
• Interface distante : Oui

Caractéristiques / Spécifications techniques

• Modèle : CS2671AX
• Tension de sortie ACW : 10 kV, 20 mA
• Tension de sortie DCW : 10 kV, 10 mA
• Courant de fuite réglable de 0,1 mA à 100 mA
• Affichage numérique de la tension et du courant
• Précision du temps de maintien : ±1 %
• Plage de test : jusqu’à 99 s
• Sortie : onde sinusoïdale
• Distorsion de la forme d’onde : ≤5%
• Normes : IEC, BS, UL, JIS, etc.
• Applications : appareils électroménagers, alimentations, câbles, transformateurs, bornes de connexion, appareils électriques haute tension, équipements médicaux, etc.
