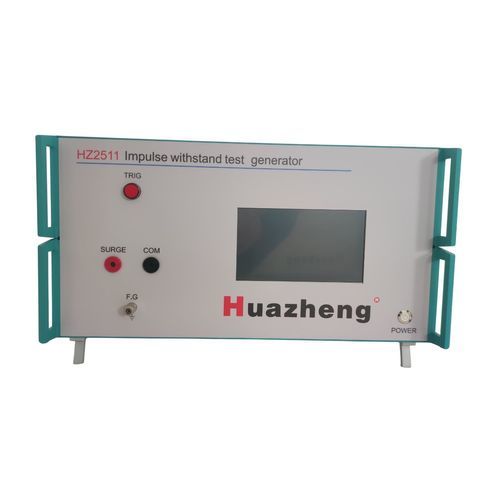

Générateur d'impulsions de tension HZ2511

compactnumériquehaute tension

Un générateur d'impulsions (IWG) est un dispositif de test électrique spécialisé conçu pour évaluer la résistance d'isolation des équipements et composants électriques sous des conditions de haute tension. Ce générateur simule les surtensions transitoires que les systèmes électriques peuvent rencontrer lors de coups de foudre ou d'opérations de commutation, permettant aux ingénieurs d'évaluer la durabilité et la fiabilité des matériaux d'isolation. Le HZ2511 est un testeur de contrôle intelligent conçu pour vérifier la distance d'isolement électrique, la distance de fuite (ou d'isolement de surface) et d'autres propriétés d'isolation des relais électriques. I. Préface - Ne démontez pas l'instrument. Les pièces internes ne peuvent pas être remplacées par l'utilisateur. - Ne mettez pas en marche ou n'utilisez pas l'instrument en cas de risque d'explosion. - L'instrument doit être utilisé dans une pièce sèche. Si de la condensation est observée, séchez le générateur avant de l'utiliser. - Avant d'utiliser cet instrument, assurez-vous que le câblage (connexion) est correct. - Lorsque l'instrument est en cours d'utilisation, il y a une tension d'alimentation dangereuse ou une haute tension à l'intérieur de l'instrument et de la prise du panneau. Un contact direct ou indirect par un objet humide peut être fatal. - Lors de la connexion ou de la déconnexion de tout câble de test, assurez-vous que l'instrument est arrêté. - L'interrupteur d'alimentation doit être éteint avant d'installer ou de retirer le cordon d'alimentation. - Pour assurer un fonctionnement sûr, si le fusible saute, remplacez-le par un fusible du même type et de la même spécification. Norme: IEC 60255-5: Relais électriques Partie 5: Tests d'isolation pour relais électriques II. Caractéristiques du générateur d'impulsions - Adopte la technologie de contrôle programmable pour permettre au système de contrôle d'atteindre un contrôle et une mesure automatiques intelligents ultra-compacts et hautement fiables. - Les composants clés utilisent des pièces importées de haute qualité, garantissant la qualité et une performance stable et fiable. - L'interface de fonctionnement utilise un grand écran tactile LCD de 7 pouces pour une programmation flexible. L'interface affiche l'état et la configuration du test en cours. Un test en pause peut être repris avec la configuration précédente. III. Données techniques - Polarité de la tension: positive, négative, positive puis négative, négative puis positive - Tension de test: 500~12000V ±10% - Forme d'onde de tension: 1.2 ±30% / 50 ±20% µs - Impédance de sortie: 500Ω (±10%) - Intervalle de temps: 3~9999 s - Nombre de tests: 1~9999 fois IV. Maintenance - Si l'instrument n'est pas utilisé pendant une longue période, il doit être dépoussiéré et mis sous tension régulièrement pour assurer un fonctionnement normal. - Lors de la manipulation de l'écran LCD, n'utilisez pas d'objets pointus ou n'appliquez pas une force excessive pour éviter d'endommager l'écran ou de réduire sa durée de vie. - L'instrument doit être régulièrement envoyé à l'institut de métrologie compétent pour inspection et calibration. V. Liste de colisage 1. HZ2511 - 1 2. Fusible 3A - 2 3. Cordon d'alimentation 1.8m - 1 4. Ligne de test rouge (6m×1m) - 1 5. Ligne de test noire (6m×1m) - 1 6. Fil de terre (4m×1.5m) - 1 Caractéristiques techniques - Modèle: HZ2511 - Contrôle intelligent programmable - Interface écran tactile LCD 7 pouces - Plage de tension de test: 500~12000V ±10% - Impédance de sortie: 500Ω (±10%) - Forme d'onde de tension: 1.2 ±30% / 50 ±20% µs - Intervalle de temps: 3~9999 s - Nombre de tests: 1~9999 - Conformité: IEC 60255-5
