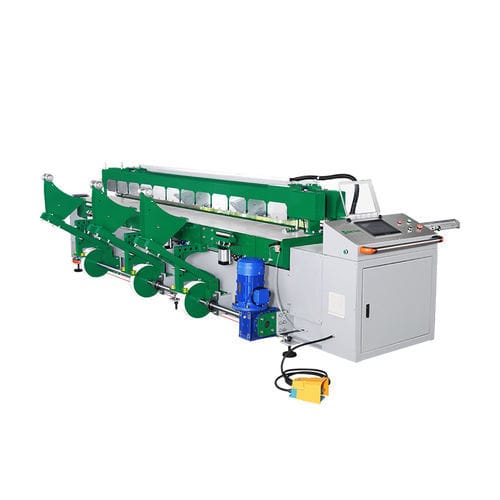

Cintreuse électrique SWT-PZ4000

de profilésde tôleCNC

Overview
Cette machine de soudage et de pliage est conçue pour le traitement de feuilles thermoplastiques telles que PEHD (HDPE), PE, PP, PVC, PVDF, PC, ABS et acrylique. Elle réalise le soudage circulaire horizontal et le pliage d'une seule feuille de 0° à 95°, avec régulation numérique de la température, axes servo-motorisés et commande de soudage CNC, adaptée à la fabrication de grands conteneurs, cuves et ensembles de canalisations plastiques.

Applications

• Systèmes de traitement des eaux
• Réservoirs et cuves d'eau
• Cuves industrielles et tours de lavage (scrubbers)
• Systèmes de ventilation
• Piscines
• Cuves de traitement et placage
• Citernes pour camions de pompiers
• Cuves pour aquaculture

Key product features

• Soudage circulaire horizontal et pliage d'une feuille (0°–95°)
• Régulation numérique de la température avec affichages doubles
• Contrôle de soudage automatique CNC et PLC Siemens/Mitsubishi avec écran WEINVIEW 10"
• Systèmes servo pour chauffe uniforme et pliage précis
• Pinces de verrouillage pneumatiques et pince automatique pour roulage
• Vanne proportionnelle électrique SMC pour le contrôle de pression
• Plaque chauffante revêtue en téflon par Dupont
• Télécommande pour le moteur de la courroie et dispositif basculant/colonne optionnel
• Principaux composants : Festo, Siemens, Schneider Electric

Technical specifications

• Modèle : SWT-PZ4000
• Matériaux soudables : PEHD / PE, PP, PVC, PVDF, PC, ABS, acrylique (y compris double paroi)
• Longueur / largeur de travail max. : 4000 mm
• Épaisseur soudable : feuilles pleines 3–50 mm ; plaques creuses/joints jusqu'à 80 mm
• Plage de pliage : 0°–95° (par feuille) ; épaisseur de pliage 3–25 mm
• Diamètre minimal du cylindre : 500 mm
• Alimentation : AC 380V 3P 50/60Hz ; consommation : 21 kW ; courant pleine charge : 41.5 A
• Moteur du cylindre : 4.4 kW ; section câble alimentation : 4 × 6 mm²
• Air comprimé requis : 6–8 kg/cm²
• Contrôle de pression : vanne proportionnelle électrique SMC
• Pinces : pinces de verrouillage pneumatiques
• Système de soudage : CNC ; PLC : SIEMENS / MITSUBISHI ; écran : WEINVIEW 10"
