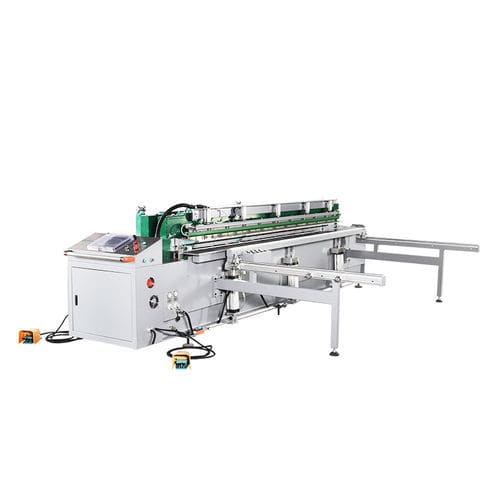

Cintreuse électrique SWT-PZ1500

pour profilés en PVCpour profilés en matières plastiquesde tôle

Overview
Cette machine de soudage et de pliage est conçue pour le traitement de feuilles thermoplastiques (PE, PP, PVC, PVDF, PC, ABS, acrylique). Elle prend en charge le soudage circulaire horizontal, le soudage à plat, le cintrage par rouleau et le pliage feuille par feuille de 0° à 95°. Elle s'utilise pour la fabrication de cuves, conduits et composants structuraux nécessitant une solution intégrée et compacte.

MM-Tech SWT-PZ1500
La MM-Tech SWT-PZ1500 est conçue pour le traitement précis et reproductible de panneaux thermoplastiques jusqu'à 1500 mm de large. Elle intègre soudage à plat, pliage 5°–95° et cintrage par rouleaux dans une unité tout-en-un. Le contrôle est assuré par un automate Mitsubishi/ SIEMENS avec régulation numérique de température et écran WEINVIEW 10". Les composants clés comprennent une vanne proportionnelle SMC pour le contrôle de pression, une plaque chauffante revêtue Teflon DuPont et des pinces pneumatiques multipoints pour un positionnement stable.

Fonctions principales

• Conforme à la norme de soudage DVS2207
• Système de soudage automatique piloté CNC
• Soudage par connexion à charnière pour une meilleure précision des joints
• Télécommande sans fil pour le moteur de la courroie
• Pince automatique pour le roulage
• Pinces de verrouillage pneumatiques avec commande de levage multipoint
• Thermostat à double affichage numérique
• Positionnement haute précision, chauffage et nivellement stables et répétables
• Utilisation de composants Festo, Siemens, Schneider Electric
• Options: dispositif à bras oscillant ou dispositif colonne
• Épaisseur soudable: 2–15 mm

Caractéristiques techniques (résumé)
Matériaux soudables: PE, PP, PVC, PVDF, PC, ABS, feuilles acryliques à double paroi
Largeur de travail max.: 1500 mm
Épaisseur soudable / pliable: 2–15 mm
Plage de pliage: 0°–95° (supporte 5°–95° et cintrage par rouleaux)
Diamètre minimum du cylindre: 280 mm
Réglage de la pression: Numérique (vanne proportionnelle SMC)
Consommation électrique: 8 kW
Alimentation: AC 380V 1P 50/60Hz
Air comprimé: 6–8 kg/cm²
Moteur du cylindre: 2.2 kW
Pinces de verrouillage: Pneumatiques
Système de soudage: CNC
Écran: WEINVIEW 10"
Panneau de commande: SIEMENS / MITSUBISHI PLC
Courant pleine charge: 14 A
Taille câble d'alimentation: 4 × 2.5 mm²

Applications

• Cuves et réservoirs
• Conduits et composants de ventilation
• Revêtements résistants aux produits chimiques et scrubbers
• Bains galvaniques et cuves de procédé
• Équipements d'aquaculture et de traitement des eaux

Caractéristiques / spécifications techniques

• Modèle: SWT-PZ1500
• Marque: MM-Tech
• Largeur max. de traitement: 1500 mm
• Matériaux compatibles: PE, PP, PVC, PVDF, PC, ABS, feuilles acryliques à double paroi
• Épaisseur: 2–15 mm
• Pliage: 0°–95° (par feuille) et cintrage par rouleaux
• Contrôle: Système de soudage CNC avec automate SIEMENS / MITSUBISHI et écran WEINVIEW 10"
• Contrôle de pression: numérique, vanne proportionnelle SMC
• Plaque chauffante: revêtement Teflon DuPont
• Norme: conforme DVS2207
