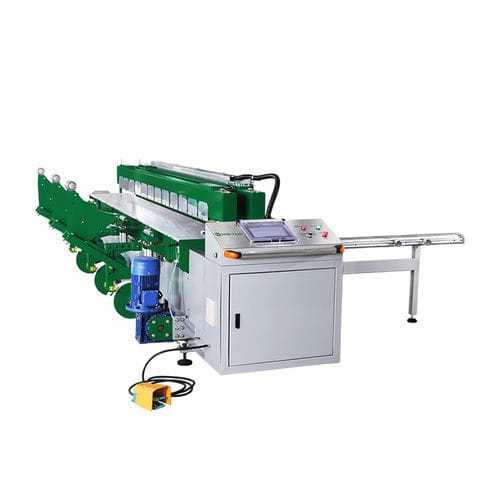

Machine de soudage à plaque chauffante SWT-PZ3000

à la moletteautomatiquepour la plasturgie

Vue d'ensemble
Cette machine de soudage et de pliage est conçue pour des feuilles thermoplastiques (PE, PP, PVC, PVDF, PC, ABS et panneaux acryliques à double paroi). Elle réalise le soudage circulaire horizontal et le pliage d'une seule feuille de 0° à 95°. Le système MM-Tech SWT-PZ3000 est une solution intégrée CNC pour feuilles jusqu'à 3000 mm de largeur, adaptée à la fabrication de cuves de galvanoplastie, conduits d'air et autres structures plastiques de taille moyenne.

Tableau technique

• Matériaux soudables : PE, PP, PVC, PVDF, PC, ABS, panneaux acryliques à double paroi
• Longueur de travail max. (mm) : 3000
• Épaisseur soudable (mm) : feuille rigide 3–50 ; alvéolaire/jusqu'à 80
• Épaisseur de pliage (mm) : 3–25
• Diamètre cylindre min. (mm) : 350
• Méthode de réglage de la pression : numérique
• Régulateur de pression : vanne proportionnelle électrique SMC
• Puissance consommée (kW) : 17
• Alimentation : AC 380V 3P 50/60Hz
• Raccord air comprimé : 6–8 kg/cm²
• Moteur du cylindre : 4.4 kW
• Pinces de verrouillage : pneumatiques
• Système de soudage : CNC
• Écran : WEINVIEW 10"
• Commande matérielle : PLC SIEMENS / MITSUBISHI
• Courant à pleine charge (A) : 33.5
• Taille du câble : 4 × 6 mm²

Points clés / Fonctionnalités

• Conforme à la norme de soudage DVS2207
• Système de soudage automatique CNC pour des joints reproductibles
• Soudage des jonctions par charnière pour une précision accrue
• Télécommande sans fil pour le moteur de courroie (option)
• Pince automatique pour le roulage/laminage
• Pinces de verrouillage pneumatiques avec commande de levage multipoint
• Thermostat à double affichage numérique et plaque chauffante stable (revêtement Téflon Dupont)
• Positionnement haute précision de la tôle pour chauffage stable et soudage en ligne droite
• Composants de qualité : Festo, Siemens, Schneider Electric
• Options : dispositif à bras basculant ou colonne

Caractéristiques techniques

• Modèle : SWT-PZ3000
• Largeur maximale traitée : 3000 mm
• Matériaux compatibles : PE, PP, PVC, PVDF, PC, ABS, panneaux acryliques double paroi
• Épaisseurs soudables : feuille rigide 3–50 mm ; alvéolaire jusqu'à 80 mm
• Plage de pliage : 0°–95° ; épaisseur de pliage 3–25 mm
• Diamètre cylindre minimum : 350 mm
• Contrôle : CNC avec PLC SIEMENS / MITSUBISHI et HMI WEINVIEW 10"
• Contrôle de pression : numérique ; vanne proportionnelle électrique SMC
• Alimentation : AC 380V 3P 50/60Hz ; puissance 17 kW ; courant 33.5 A ; câble 4×6 mm²
• Moteur cylindre : 4.4 kW
• Air comprimé requis : 6–8 kg/cm²
