Machine à fusion électrique pour polymères SWT-PH4000

pour applications industrielles

Présentation

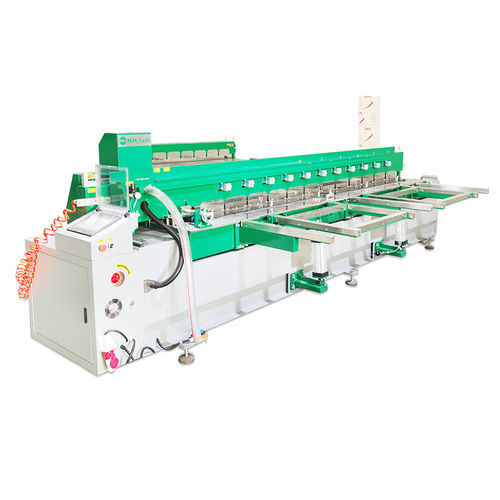

Le MM-Tech SWT-PH4000 est une machine industrielle de soudage bout à bout destinée aux plaques thermoplastiques (PE, PP, PVC, PVDF, PC, ABS, acrylique). Elle permet le soudage circulaire horizontal et, en option, l'assemblage vertical à 90° pour panneaux grand format et plaques à double paroi.

Courte description
Conçue pour des applications industrielles (industrie chimique, ventilation, traitement de l'eau et des eaux usées), la SWT-PH4000 réalise des soudures reproductibles et de haute précision sur des plaques jusqu'à 4000 mm de largeur utile. Épaisseur soudable typique : 3 à 50 mm pour les plaques pleines et jusqu'à 80 mm pour les panneaux alvéolaires. Système intégrant commande CNC, serrage automatique et options d'enroulement des plaques pour optimiser la production de grandes structures thermoplastiques.

Fonctions et points clés

• Conforme à la norme de soudage DVS2207
• Processus de soudage automatique CNC pour des résultats constants
• Soudage précis des articulations/charnières
• Télécommande sans fil pour le moteur de la bande roulante
• Pince entièrement automatique pour le roulage des plaques
• Pinces de verrouillage pneumatiques avec levage multipoint
• Thermostat à double affichage numérique et contrôle thermique stable
• Plaque chauffante revêtue de Téflon (DuPont)
• Dispositifs optionnels bras oscillant ou colonne pour soudage à 90°
• Automate SIEMENS / MITSUBISHI avec écran tactile WEINVIEW 10 pouces
• Composants clés Festo, Siemens, Schneider Electric

Spécifications techniques

• Modèle : SWT-PH4000
• Matériaux soudables : PE, PP, PVC, PVDF, PC, ABS, plaques acryliques double paroi
• Largeur maximale de soudage / longueur de travail : 4000 mm
• Épaisseur soudable : plaque rigide 3–50 mm ; panneau alvéolaire jusqu'à 80 mm
• Diamètre minimal du cylindre : 500 mm
• Réglage de la pression : numérique
• Régulateur de pression : vanne proportionnelle électrique SMC
• Consommation électrique : 11 kW
• Alimentation : AC 380V 3P 50/60Hz
• Air comprimé : 6–8 kg/cm²
• Puissance moteur bande roulante : 3 kW
• Puissance plaque chauffante : 3P / 8 kW (revêtement Téflon)
• Courant de pleine charge : 18,5 A
• Taille du câble d'alimentation : 4 × 4 mm²
• Système de soudage : CNC ; Écran : WEINVIEW 10"

Applications

• Équipements de traitement chimique
• Systèmes de ventilation et gaines
• Stations de traitement de l'eau et des eaux usées
• Réservoirs, cuves et revêtements
• Scrubbers et cuves de placage
• Réservoirs d'eau pour camions de pompiers
• Aquaculture et revêtements de piscines

Remarques
La machine prend en charge le soudage circulaire horizontal ; des dispositifs optionnels pour jointage vertical à 90° et pour l'enroulement automatique des plaques sont disponibles pour adapter l'équipement aux flux de production spécifiques.
