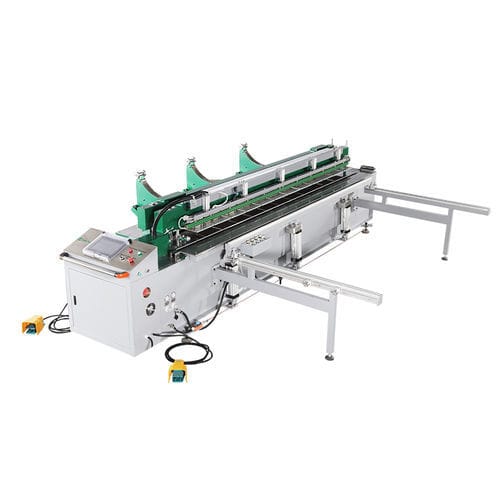

Cintreuse pneumatique SWT-PZ6000

pour profilés en PVCpour profilés en matières plastiqueshorizontale

Présentation
La SWT-PZ6000 est une machine CNC de soudage et de pliage de feuilles thermoplastiques (PE, PP, PVC, PVDF, PC, ABS, acrylique double paroi). Elle réalise le soudage circulaire horizontal et le pliage d'une seule feuille de 0 à 95°, avec une largeur de travail maximale de 6000 mm. La régulation numérique de la température, les servomoteurs et le contrôle CNC assurent un chauffage homogène et une qualité de soudure et de pliage répétable, adaptée à la fabrication de grands réservoirs et canalisations plastiques industrielles.

Applications

• Systèmes de traitement de l'eau
• Réservoirs et contenants d'eau
• Tours de traitement des gaz résiduaires
• Systèmes de ventilation
• Piscines
• Scrubbers
• Cuves de placage et process chimiques
• Réservoirs d'eau pour camions de pompiers
• Cuves pour aquaculture

Caractéristiques principales

• Conforme à la norme de soudage DVS2207
• Système de soudage automatique CNC
• Soudage des connexions par charnière pour une meilleure précision
• Télécommande sans fil pour le moteur de courroie
• Pince entièrement automatique pour le roulage
• Pinces de verrouillage pneumatiques
• Thermostat à double affichage numérique
• Composants de qualité : Festo, Siemens, Schneider Electric
• Positionnement haute précision, chauffage stable et répétable, soudage en ligne droite
• Levage des pinces à commande multipoint
• Plaque chauffante revêtue en téflon (Dupont)
• Dispositifs optionnels : bras basculant, dispositif colonne, rouleuse automatique
• Automate Siemens/Mitsubishi avec écran tactile WEINVIEW 10 pouces
• Épaisseurs soudables : feuille rigide 3–50 mm ; tôle alvéolaire jusqu'à 80 mm ; épaisseur de pliage 3–25 mm

Spécifications techniques

• Matériaux soudables : PE, PP, PVC, PVDF, PC, ABS, acrylique double paroi
• Longueur de travail max. : 6000 mm
• Épaisseur soudable : rigide 3–50 mm ; alvéolaire jusqu'à 80 mm
• Plage/épaisseur de pliage : 0–95° ; 3–25 mm
• Diamètre minimum du cylindre : 600 mm
• Réglage pression : numérique ; régulateur : vanne proportionnelle électrique SMC
• Puissance : 28 kW ; alimentation : AC 380V 3P 50/60Hz ; courant en charge : 59 A ; câble : 4×10 mm²
• Air comprimé : 6–8 kg/cm²
• Moteur du cylindre : 4.4 kW
• Pinces de verrouillage : pneumatiques
• Système de soudage : CNC
• Affichage/contrôle : écran WEINVIEW 10 pouces ; PLC Siemens/Mitsubishi

Modèle

• Modèle : SWT-PZ6000
• Largeur de travail maximale : 6000 mm
