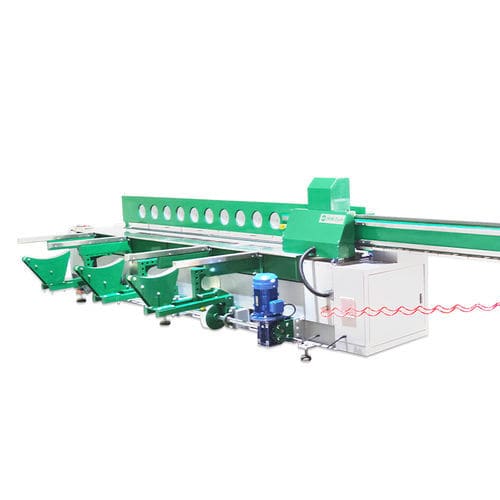

Machine de soudage bout à bout SWT-PH3000

contrôlée par PLCsur piedspour PVC

Présentation
La MM-Tech SWT-PH3000 est une machine de soudage bout à bout CNC pour plaques thermoplastiques. Elle réalise le soudage circulaire horizontal et peut être configurée pour l'assemblage vertical à 90°. Matériaux compatibles : PE, PP, PVC, PVDF, PC, ABS et plaques acryliques double paroi.

Description
La SWT-PH3000 est conçue pour des applications industrielles nécessitant le soudage de grandes plaques avec des résultats répétables. Elle intègre un automate SIEMENS/MITSUBISHI avec écran tactile WEINVIEW 10", réglage numérique de la pression via vanne proportionnelle électrique SMC et une plaque chauffante revêtue en Téflon. La machine comporte des dispositifs d'enroulement automatique, des pinces de verrouillage pneumatiques et une télécommande pour le moteur de la courroie afin de faciliter les opérations de roulage et de soudage en continu.

Applications

• Systèmes de traitement de l'eau et cuves
• Contenants et réservoirs d'eau grand format
• Piscines
• Systèmes de ventilation et tours de traitement des gaz
• Scrubbers et cuves de placage
• Réservoirs d'eau pour camions de pompiers
• Cuves d'aquaculture

Tableau des caractéristiques techniques

• Matériaux soudables : PE, PP, PVC, PVDF, PC, ABS, feuilles acryliques double paroi
• Max. longueur de travail (mm) : 3000 mm
• Épaisseur soudable (mm) : Feuille rigide 3–50 mm (certaines mentions indiquent 3–40 mm) ; Tôle alvéolaire : jusqu'à 80 mm
• Diamètre minimal du cylindre (mm) : 350 mm
• Méthode de réglage de la pression : Numérique
• Régulateur de pression : vanne proportionnelle électrique SMC
• Consommation électrique (kW) : 9 kW (plaque chauffante 3P / 6 kW ; moteur courroie 3 kW)
• Alimentation : AC 380V 3P 50/60Hz
• Raccord air comprimé : 6–8 kg/cm²
• Contrôle : CNC avec SIEMENS / MITSUBISHI PLC et écran WEINVIEW 10"

Caractéristiques principales

• Conforme à la norme de soudage DVS2207
• Système de soudage automatique CNC
• Soudage par connexion à charnière pour un meilleur alignement
• Télécommande sans fil pour le moteur de la courroie
• Pince entièrement automatique pour le roulage
• Pinces de verrouillage pneumatiques et levage multipoint
• Thermostat à double affichage numérique
• Positionnement haute précision, chauffage stable et soudage en ligne droite
• Plaque chauffante revêtue en Téflon par Dupont
• Composants : Festo, Siemens, Schneider Electric
• Options : dispositif 90° et dispositif de colonne/bras oscillant
