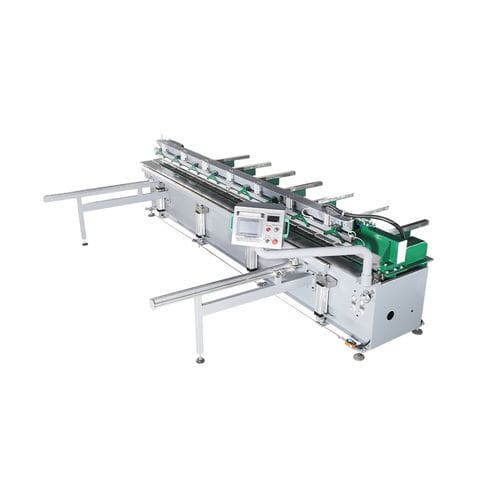

Thermoformeuse de panneaux SWT-ZW4000

en ABSpour plaques "twin sheet"PP

Description
La machine à cintrer plaques thermoplastiques MM-Tech SWT-ZW4000 est conçue pour le cintrage de plaques en PE, PP, PVC, PVDF, PC, ABS et acrylique (y compris panneaux à double paroi). Elle accepte une largeur de travail maximale de 4000 mm et des épaisseurs de 3 à 25 mm. Une structure de cadre renforcée et une régulation numérique de la température assurent la stabilité du procédé. L'angle de cintrage réglable et un panneau tactile permettent d'adapter la machine à diverses opérations de formage thermoplastique.

Applications

• Systèmes de traitement de l'eau
• Réservoirs et cuves d'eau
• Tours de traitement des gaz résiduaires
• Systèmes de ventilation
• Piscines
• Scrubbers et cuves de placage
• Réservoirs d'eau pour camions de pompiers
• Cuves pour aquaculture

Caractéristiques principales

• Système de soudage automatique CNC
• Conforme à la norme de soudage DVS2207
• Soudage des jonctions par charnière pour un meilleur alignement
• Pinces de verrouillage pneumatiques à commande multipoint
• Thermostat à double affichage numérique et plaques chauffantes revêtues de Téflon (DuPont)
• Automate Siemens ou Mitsubishi avec écran tactile WEINVIEW 10"
• Dispositif à bascule ou à colonne en option
• Composants principaux : Festo, Siemens, Schneider Electric
• Plage d'épaisseur : 3–25 mm

Tableau technique
Longueur de pliage : 4000 mm
Épaisseur de pliage : 3–25 mm
Matériaux soudables : PE, PP, PVC, PVDF, PC, ABS, panneaux acryliques à double paroi
Consommation électrique : 10 kW
Angle de pliage : 0–95° réglable
Timing : oui
Alarme : buzzer
Pinces de verrouillage : pneumatiques
Système de soudage : CNC
Alimentation : AC 380V 3P 50/60Hz
Air comprimé : 6–8 kg/cm²
Écran : WEINVIEW 10"
Contrôle : SIEMENS / MITSUBISHI PLC
Courant à pleine charge : 23 A
Puissance plaque sup. : 2P, 5.0 kW
Puissance plaque inf. : 2P, 5.0 kW
Taille câble d'alimentation : 4×4 mm²

Caractéristiques / spécifications

• Longueur de pliage max : 4000 mm
• Plage d'épaisseur : 3–25 mm
• Angle : 0–95° (réglable)
• Puissance totale : 10 kW
• Tension : AC 380V 3P 50/60Hz
• Interface : écran tactile WEINVIEW 10" + PLC Siemens/Mitsubishi
• Besoin en air comprimé : 6–8 kg/cm²
