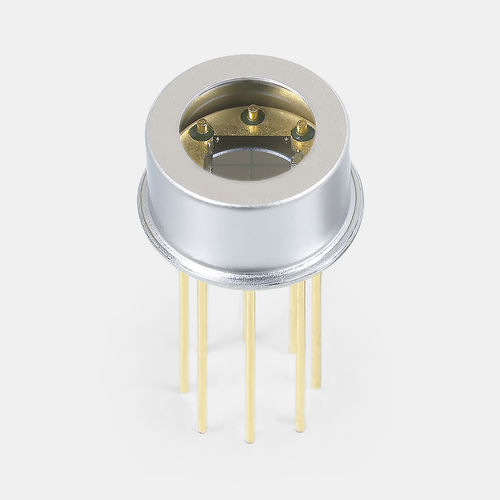

Photodiode à quadrants S16803

UVsegmentéPIN

Présentation
Le S16803 est une photodiode PIN en silicium (Si) en configuration quadrant avec une zone photosensible en 4 segments disposés en matrice 2D. Conçue pour la détection de position, l'alignement d'axe optique laser et la surveillance fiable de l'irradiation ultraviolette (UV).

Caractéristiques

• Élément quadrant (2 × 2) 4 segments
• Haute sensibilité dans la région UV
• Conçue pour la surveillance fiable de la lumière UV
• Pas de résine susceptible de provoquer des dégazages

Spécifications

• Nombre d'éléments : 4 segments
• Boîtier : Métal
• Catégorie de boîtier : TO‑5
• Refroidissement : Non refroidi
• Plage de réponse spectrale : 190–1000 nm
• Longueur d'onde de sensibilité maximale (typ.) : 780 nm
• Sensibilité (typ.) : 0,125 A/W (condition de mesure : λ = 200 nm)
• Courant d'obscurité (max.) : 500 pA (V_R = 10 V)
• Fréquence de coupure (typ.) : 90 MHz (λ = 405 nm, V_R = 10 V)
• Capacité terminale (typ.) : 10 pF (V_R = 10 V, f = 1 MHz)
• Condition de mesure : Typ. Ta = 25 °C, sauf indication contraire ; valeurs par élément

Caractéristiques techniques

• Format d'élément : Quadrant 2 × 2
• Matériau du boîtier : Métal (TO‑5)
• Usages prévus : Détection de position, alignement laser, surveillance UV
• Conditions de fonctionnement typiques et références de mesure indiquées ci‑dessus
