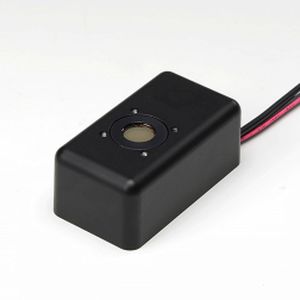

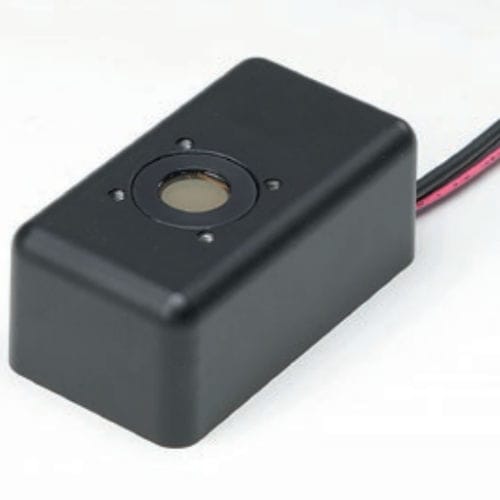

Compteur de photons H12386-01

à grande vitesse

La série H12386 est un dispositif de tête de comptage de photons composé d'un tube photomultiplicateur à boîtier métallique, ainsi que d'un circuit de comptage de photons à haute vitesse et d'un circuit d'alimentation haute tension. L'alimentation haute tension pour le tube photomultiplicateur et le niveau de discrimination sont préréglés à des valeurs optimales, ce qui permet de mesurer le comptage de photons en connectant simplement une alimentation de +5V. La série H12386 dispose également d'une fonction de détection de surlumière qui émet un signal lorsque le nombre de photons diminue en raison d'une lumière incidente excessive. Ce signal permet de déterminer si les données mesurées sont normales ou non. Spécifications - Forme de la surface de la photocathode : ronde - Taille de la surface de la photocathode : Dia.8 mm - Longueur d'onde (courte) : 230 nm - Longueur d'onde (longue) : 870 nm - Longueur d'onde (crête) : 400 nm - Dimensions (L x H x P) : 30.0 mm x 22,0 mm x 54,0 mm - Tension d'entrée : +4,75 V à +5,25 V - Tension d'entrée max. Tension d'entrée : 6 V - Courant d'entrée max. Courant d'entrée : 40 mA - Sensibilité de comptage à 300 nm Typ. : 2,7 x 105 s-1・pW-1 - Sensibilité de comptage à 400 nm Typ. : 3,6 x 105 s-1・pW-1 - Sensibilité de comptage à 500 nm Typ. : 2,8 x 105 s-1・pW-1 - Sensibilité de comptage à 600 nm Typ. : 2.0 x 105 s-1・pW-1 - Sensibilité de comptage à 700 nm Typ. : 1,2 x 105 s-1・pW-1 - Sensibilité de comptage à 800 nm typ. : 3,0 x 104 s-1・pW-1 - Linéarité du comptage : 5.0 x 106 s-1 - Comptage de l'obscurité Typ. : 600 s-1 - Compteur d'obscurité max. : 1000 s-1 - Résolution de la paire d'impulsions : 20 ns - Largeur de l'impulsion de sortie : 10 ns - Hauteur d'impulsion de sortie minimale : 2 V - Hauteur d'impulsion de sortie typique : 2.2 V - Résistance de charge recommandée : 50 Ω - Logique de sortie du signal : logique positive - Température ambiante de fonctionnement : +5 ℃ à +40 ℃ - Température de stockage : -20 ℃ à +50 ℃ - Poids : 61 g
