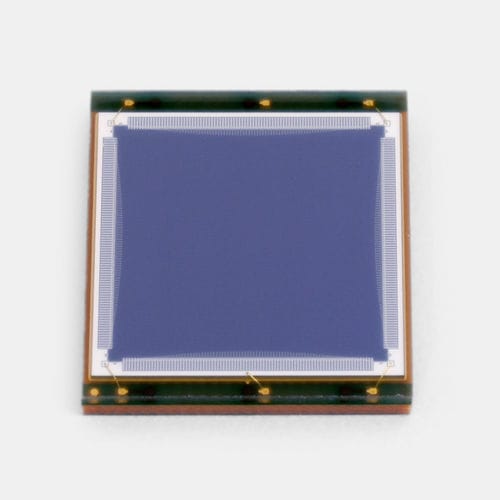

Photodétecteur proche infrarouge S15535

industrielrapide

Vue d'ensemble
Le S15535 est un détecteur de position bidimensionnel (PSD) en boîtier montage en surface, conçu pour la détection de position haute précision dans des assemblages compacts. Il offre une excellente détectabilité de position dans un boîtier plus petit que les modèles conventionnels et est compatible avec le refusion sans plomb.

Principales caractéristiques

• Boîtier montage en surface (12.8 × 11.6 × 1.5 mm)
• Zone photosensible : 9 × 9 mm
• Longueur d'onde de sensibilité maximale : 980 nm (typ.)
• Photosensibilité : 0.6 A/W (typ.)
• Réponse spectrale : 380–1100 nm
• Courant d'obscurité réduit et temps de montée rapide pour des mesures précises
• Compatible avec le refusion sans plomb

Applications typiques

• Contrôle de position de faisceau laser
• Alignement et suivi optique
• Vision industrielle et robotique
• Mesure de position industrielle

Documentation
Datasheet disponible (488 KB, PDF).

Spécifications techniques

• Zone photosensible : 9 × 9 mm
• Boîtier : époxy-verre
• Dimensions du boîtier : 12.8 × 11.6 × 1.5 mm
• Longueur d'onde de sensibilité maximale (typ.) : 980 nm
• Photosensibilité (typ.) : 0.6 A/W
• Plage de réponse spectrale : 380 à 1100 nm
• Courant d'obscurité (max.) : 50 nA
• Temps de montée (typ.) : 2 μs
• Capacité terminale (typ.) : 350 pF
• Résistance interélectrode (typ.) : 7 kΩ
• Condition de mesure : Typ. Ta = 25 ℃, sauf indication contraire
