Photodétecteur proche infrarouge S15534

NIRindustrielrapide

Aperçu

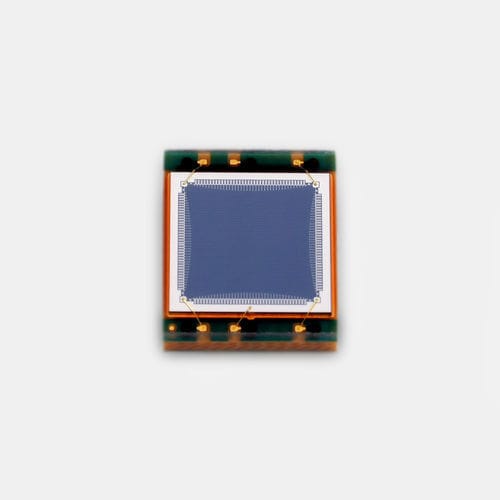

Le S15534 est un détecteur de position bidimensionnel (PSD) en montage en surface, configuration COB, conçu pour la détection de position précise dans des ensembles compacts. Il est plus petit que le modèle conventionnel S5990-01 tout en conservant une excellente capacité de détection adaptée aux applications industrielles et à l'alignement optique.

Caractéristiques principales

• Type COB
• Excellente détectabilité de position
• Boîtier compact : 7.21 × 5.96 × 1.5t mm
• Compatible avec le refusion sans plomb

Spécifications (tableau)
Zone photosensible : 4 × 4 mm
Boîtier : verre époxy
Longueur d'onde de sensibilité maximale (typ.) : 980 nm
Photosensibilité (typ.) : 0,6 A/W
Catégorie de boîtier : montage en surface
Plage de réponse spectrale : 380 à 1100 nm
Courant d'obscurité (max.) : 10 nA
Temps de montée (typ.) : 1 μs
Capacité terminale (typ.) : 70 pF
Résistance interélectrode (typ.) : 7 kΩ
Condition de mesure : Typ. Ta=25 ℃, sauf indication contraire

Informations supplémentaires
La fiche technique est disponible pour ce produit. Des guides de sélection et des notes techniques relatifs aux PSD et aux précautions de montage en surface figurent dans la documentation produit pour faciliter l'intégration.

Spécifications techniques

• Zone photosensible : 4 × 4 mm
• Boîtier : verre époxy
• Longueur d'onde de sensibilité maximale (typ.) : 980 nm
• Photosensibilité (typ.) : 0,6 A/W
• Catégorie de boîtier : montage en surface
• Plage de réponse spectrale : 380 à 1100 nm
• Courant d'obscurité (max.) : 10 nA
• Temps de montée (typ.) : 1 μs
• Capacité terminale (typ.) : 70 pF
• Résistance interélectrode (typ.) : 7 kΩ
• Condition de mesure : Typ. Ta=25 ℃
