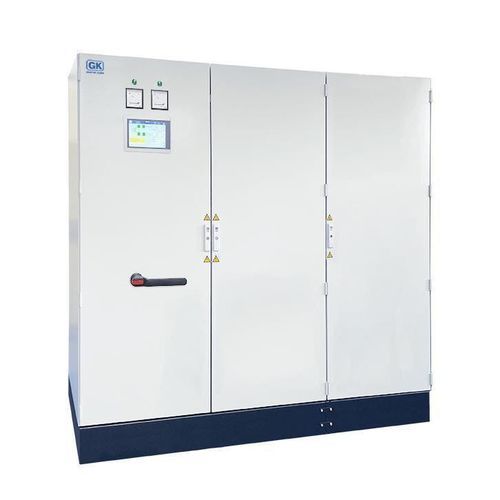

Alimentation électrique de type armoire I-TS-3872

DCà sortie variabletriphasée

Aperçu
I-TS-3872 : Alimentation DC bidirectionnelle liquide. Selon les besoins, le système peut être utilisé en mode simple, série ou parallèle. Des tensions jusqu'à 1500 V sont possibles en mode série. Le système de test I-TS est une alimentation DC bidirectionnelle à haute dynamique avec transition continue et sans à-coup entre fonctionnement source et absorption. Grâce à la technologie à 3 niveaux, il offre une plage de tension réglable de 10 – 1500 V avec point milieu. Les canaux DC peuvent fonctionner individuellement ou en parallèle. Performances adaptées aux applications automobile, hydrogène et laboratoire.

Caractéristiques standard

• La I-TS-3872 propose, même en configuration standard, de nombreuses fonctions pour une mise en service rapide.
• Informations générales :
• Tension d'entrée 380 / 400 V, 50 / 60 Hz
• Connexions sense pour mesure / régulation de la tension
• Mesure de courant et tension DC avec une précision de 0,1 % de l'échelle complète
• Version commutable testeur de batterie / émulateur de batterie
• Indice de protection IP54
• Refroidissement liquide
• Échangeur de chaleur eau/eau intégré
• Parallélisation plug and play de deux I-TS 3872 avec mêmes données techniques

Fonctions de sécurité

• Interrupteur principal verrouillable en tant qu'interrupteur de coupure de charge
• Commande de sécurité pour Performance Level d conformément à EN 60204-1 / ISO 13849-1
• Voltmètre et témoin lumineux sur la porte de l'armoire
• Contacteurs de sortie DC redondants
• Bornes de connexion pour arrêt d'urgence externe
• 2x bornes de connexion pour arrêt externe
• 1x borne de connexion pour sélection du mode opératoire externe
• Sortie DC électriquement isolée
• 2x dispositifs de surveillance d'isolement (commutables séparément)

Interfaces

• Écran 10 pouces avec commande tactile
• Interface Modbus / TCP
• Interface CAN
• Interface VNC

Options (extrait)

• 2x interfaces fieldbus (EtherCAT ou Profinet IO ou Profibus DP) — une par canal
• Verrouillage de porte
• Retour sécuritaire : arrêt d'urgence, stop, contacteurs de sortie DC ouverts (pas de sélection individuelle possible)

Applications typiques

• Tests de batteries (tests de charge et de décharge)
• Simulation / émulation de batterie
• Charge pour piles à combustible
• Alimentation d'essai pour contacteurs, fusibles et disjoncteurs
• Test de moteurs DC (chaîne de traction)
• Test de bornes de recharge
• Alimentation pour trains à des fins de maintenance

Données techniques
Type : I-TS-3872

Électrique / Mesure / Performances
Tension secteur / fréquence : 380 / 400 V ± 10 %, 3~ , PE, 50 / 60 Hz ±5 %
Précision de mesure : Tension : ADC 16 bits // Courant : ADC 16 bits
Précision de commande : Tension : 0,1 % échelle pleine // Courant : 0,1 % échelle pleine
Résidus : Tension : ≤ 0,1 % eff. échelle pleine ; Courant : ≤ 0,1 % eff. échelle pleine
Tolérance dynamique de la tension (0-100 % INenn en 3 ms) : Testeur batterie < 3% échelle ; Émulateur batterie < 1% échelle
Performance court-circuit : Court-circuit proof : Icw : 4,5 kA

Environnement / Sécurité / CEM
Conditions environnementales admissibles : Stockage selon EN 60721-3-1 ; Transport selon EN 60721-3-2 ; Exploitation selon EN 60721-3-3
Classes et températures stockage / transport / exploitation : 1K21 / 1M11, +5 à +40 °C ; 2K12 / 2M4, -25 à +70 °C ; 3K22 / 3M11, +5 à +40 °C
Méthode de refroidissement : Refroidissement liquide forcé (IP54)
Normes de sécurité : EN ISO 13849-1, EN ISO 13849-2 ; EN 60204-1 (exceptions : Sec. 11.3 Type de protection, Sec. 13.2 Identification des conducteurs)
Normes CEM : EN 61000-2-4 classe 3 ; EN 61000-6-2 ; EN 61000-6-4

Types disponibles (extrait)
Type : I-TS-3872-1500
Tension DC max en V : 1500
Puissance en kW : 300, 600
Courant en A : ± 1000
Temps de montée du courant à UNenn 10 % - 90 % en ms : < 1,3

Caractéristiques / spécifications techniques

• Modèle : I-TS-3872
• Plage de tension réglable : 10 – 1500 V (point milieu)
• Source / absorption DC bidirectionnelle avec transition sans à-coup
• Technologie 3 niveaux pour haute dynamique
• Refroidissement liquide avec échangeur de chaleur eau/eau intégré
• Indice de protection IP54
• Précision de mesure et de commande : 0,1 % échelle pleine
• Capacité court-circuit : Icw 4,5 kA
• Interfaces : Modbus/TCP, CAN, VNC, écran tactile
• Options de puissance typiques : 300 kW, 600 kW (type I-TS-3872-1500)
