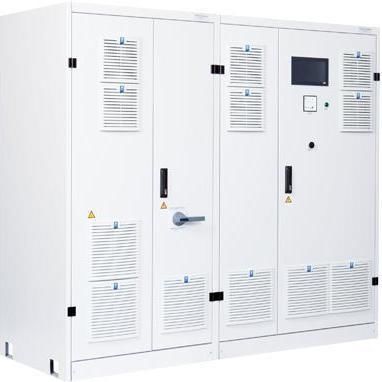

Alimentation électrique de type armoire I-TS-3870-ol

DCà sortie simpletriphasée

Aperçu du produit
I-TS-3870-ol est un système monocanal bidirectionnel haute dynamique pour tests et simulations de batteries, piles à combustible et groupes motopropulseurs. Un seul point de sortie jusqu'à 1500 V et 1200 A. Puissance en fonctionnement unique jusqu'à 650 kW; fonctionnement parallèle jusqu'à 2,6 MW. Les valeurs réelles de tension, courant et puissance dépendent de la configuration.

Capacité de surcharge
La version surcapacité permet une surcharge temporaire en sortie DC : jusqu'à +50 % de la charge nominale pendant 60 s maximum. Le temps de régénération à ≤ charge nominale est égal à 5 × temps de surcharge. Les limites techniques du convertisseur DC en tension/courant restent inchangées.

Équipements standard

• Tension d'entrée : 380 / 400 / 440 / 480 / 690 V ±10 %, 3 phases, PE; 50 / 60 Hz
• Bornes sense pour mesure et régulation de tension
• Mesure DC tension et courant : ADC 16 bits, précision 0,1 % pleine échelle
• Versions pour testeur de batterie / émulation disponibles
• Indice de protection IP20 (IP54 avec refroidissement eau en option)
• Conception à bruit réduit, refroidissement par air (eau en option)

Dispositifs de sécurité

• Interrupteur principal verrouillable comme sectionneur
• Commande de sécurité Performance Level d (EN 60204-1 / ISO 13849-1)
• Arrêt d'urgence et voltmètre avec témoin en porte d'armoire
• Contacteurs DC de sortie redondants
• Bornes pour arrêt d'urgence externe et arrêt externe
• Isolation galvanique de la sortie DC vis‑à‑vis du réseau AC

Interfaces

• Écran tactile 10 pouces
• Modbus/TCP
• CAN
• VNC

Options (extrait)

• Montée du niveau de sécurité à Performance Level e
• Version émulation batterie avec adaptations matérielles/logiciels pour meilleure stabilité de tension
• Diode de protection commutable en sortie DC (mode sink seulement)
• Surveillance d'isolement pour la séparation galvanique
• Fonctionnement en parallèle (master-slave) pour augmenter la puissance disponible
• Interfaces optionnelles : CAN haute vitesse (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analogique, LabVIEW, Matlab/Simulink
• Contacteurs DC de plus grande capacité
• Variantes d'armoire spéciales, roulettes, revêtements, marquage personnalisé
• Protection réseau NA avec analyseur réseau pour installations de génération
• Refroidissement eau et passage en IP54 pour réduction chaleur/bruit

Applications typiques

• Tests de batteries (charge/décharge)
• Simulation / émulation de batterie
• Charge pour piles à combustible
• Alimentation de test pour contacteurs, fusibles et disjoncteurs
• Essais de moteurs DC et chaînes de traction
• Tests de bornes de recharge (EVSE)
• Alimentation de trains pour maintenance

Données techniques (extrait)
Réseau AC : 380 / 400 / 440 / 480 / 690 V ±10 %, 3 phases, PE; 50 / 60 Hz ±5 %. Résolution de mesure : tension 16 bits ADC; courant 16 bits ADC. Précision de commande : 0,1 % FS. Ondulation résiduelle : ≤ 0,1 % eff. FS. Tolérance dynamique de tension (0–100 % IN en 3 ms) : testeur batterie < 3 % FS; émulateur batterie < 1 % FS. Comportement en court‑circuit exemples : jusqu'à 600 A : Icw 3 kA; 1000 A : Icw 8 kA; 1200 A : Icw 15 kA. Conditions environnementales et normes : séries EN 60721, EN ISO 13849, EN 60204-1, normes EMC EN 61000.

Types disponibles (exemples)
I-TS-3870-600-ol — max DC 600 V; étapes de puissance : 60, 100, 160, 250, 320, 400 kW; courants ±200 / ±600 / ±1000 A selon configuration. I-TS-3870-800-ol — max DC 800 V; étapes : 100, 160, 250, 320, 400 kW; courants ±200 / ±600 / ±1000 A selon config. I-TS-3870-1000-ol — max DC 1000 V; étapes : 60, 100, 160, 250, 320, 400, 500 kW; courants ±200 / ±600 / ±1000 / ±1200 A selon config.

Caractéristiques / spécifications

• Modèle : I-TS-3870-ol (monocanal, surcapacité)
• Tension max : jusqu'à 1500 V (selon config)
• Courant max : jusqu'à 1200 A (selon config)
• Puissance max (single) : jusqu'à 650 kW; parallèle jusqu'à 2,6 MW
• Surcharge : +50 % max 60 s; temps de régénération = 5× temps de surcharge
• Alimentation : 3~ 380–690 V ±10 %, 50/60 Hz
• Mesure/commande : ADC 16 bits; précision 0,1 % FS
• Ondulation résiduelle : ≤ 0,1 % eff. FS
• Refroidissement : air forcé standard; eau forcée optionnelle (IP54)
• Interfaces : écran tactile 10", Modbus/TCP, CAN, VNC; options disponibles
• Normes : EN ISO 13849, EN 60204-1, EN 61000 série
