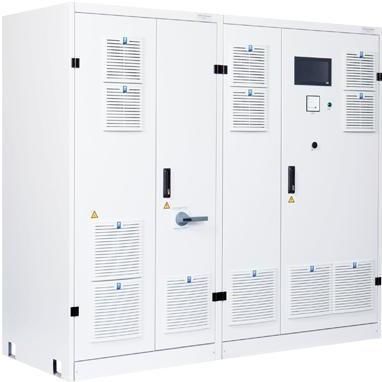

Alimentation électrique de type armoire I-TS-3870

DCà sortie simpleIP54

Présentation
L'I-TS-3870 est un système CC monocanal, bidirectionnel et haute-dynamique pour les essais et la simulation de batteries, piles à combustible et chaînes de traction électriques. Sortie unique jusqu'à 1500 V et jusqu'à 1200 A ; puissance maximale en fonctionnement simple jusqu'à 650 kW et jusqu'à 2,6 MW en exploitation parallèle. Transition continue et sans rupture entre mode source et mode puits, adapté aux essais automobile, hydrogène, laboratoires et applications industrielles.

Fonctions standard

• Informations générales : entrée AC triphasée 380/400/440/480/690 V ±10 %, 50/60 Hz ; connexions sense pour mesure/régulation de tension ; classe de protection IP20 (niveaux IP supérieurs en option) ; refroidissement par air standard ; conception réduisant les vibrations et contrôle des ventilateurs pour limiter le bruit.
• Mesure tension/courant CC avec ADC 16 bits et précision de commande 0,1 % échelle pleine.
• Configurations disponibles : version testeur de batterie et version émulateur de batterie (variantes matérielles/logiciels selon performances demandées).

Sécurité

• Interrupteur principal verrouillable servant d'interrupteur de coupure de charge.
• Contrôle de sécurité jusqu'au niveau de performance d conformément à EN 60204-1 / ISO 13849-1 (option de montée au PL e).
• Interrupteur d'arrêt intégré dans la porte de l'armoire et voltmètre/indicateur en porte.
• Contacteurs de sortie CC redondants et bornes pour arrêt d'urgence externe.
• Sortie CC galvanquement isolée du réseau AC (isolation et surveillance d'isolation en option).

Interfaces

• Écran tactile 10 pouces.
• Modbus/TCP, CAN et VNC en standard.
• Interfaces optionnelles industrielles et haute vitesse : CAN 1 kHz, SCPI, EtherCAT, ProfiBus, ProfiNet, E/S analogiques, connectivité LabVIEW et Matlab/Simulink.

Options (extrait)

• Montée du niveau de performance vers PL e.
• Version émulation de batterie avec capacité de sortie accrue et stabilité de tension améliorée.
• Diode de protection commutable sur la sortie CC pour protection en mode sink-only.
• Surveillance d'isolement pour la sortie CC galvanisée.
• Exploitation parallèle (master/slave) pour augmenter la puissance jusqu'à 2,6 MW.
• Contacteurs DC renforcés, options d'armoire personnalisées (serrures, roulettes, prises, revêtements), interrupteurs de porte.
• Protection NA avec instrument d'analyse réseau et option refroidissement eau pour atteindre IP54.

Applications typiques

• Essais de batteries : cycles charge/décharge et tests durabilité.
• Simulation et émulation de batteries pour le développement BMS et chargeurs.
• Simulation de charge pour piles à combustible.
• Alimentation d'essai pour contacteurs, fusibles et disjoncteurs.
• Essais de moteurs DC et de chaînes de traction.
• Alimentation pour maintenance de colonnes de charge et matériels ferroviaires.

Données techniques (extrait)
Tension secteur / fréquence : 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Précision de mesure : Tension & Courant ADC 16 bits
Précision de commande : Tension 0,1 % fs / Courant 0,1 % fs
Ondulation résiduelle : Tension ≤ 0,1 % rms fs / Courant ≤ 0,1 % rms fs
Tolérance dynamique de tension (0–100 % INom en 3 ms) : Testeur batterie 3 % fs ; Émulateur batterie 1 % fs
Performance court-circuit : jusqu'à 600 A Icw 3 kA ; 1000 A Icw 8 kA ; 1200 A Icw 15 kA
Conditions environnementales (stockage/transport/usage) : Stockage 1K21/1M11 +5 à +40 °C ; Transport 2K12/2M4 -45 à +70 °C ; Utilisation 3K22/3M11 +5 à +40 °C
Refroidissement : air forcé standard (IP20/IP21/IP23) // option refroidissement eau (IP54)
Normes sécurité : EN ISO 13849-1/-2, EN 60204-1
Normes CEM : EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Variantes disponibles (extrait)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (selon application) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / options ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / options ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / options ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (exemples)

Spécifications techniques

• Dénomination : I-TS-3870 système CC monocanal source/puits.
• Tension sortie max. : jusqu'à 1500 V selon configuration.
• Courant sortie max. : jusqu'à 1200 A selon configuration.
• Puissance max. en service simple : jusqu'à 650 kW ; en parallèle jusqu'à 2,6 MW.
• Alimentation : AC triphasée conforme aux valeurs ci-dessus.
• Mesure & commande : ADC 16 bits, précision commande 0,1 % fs.
• Refroidissement & protection : air forcé standard ; refroidissement eau et niveaux IP supérieurs en option.
• Interfaces & options : écran tactile, Modbus/TCP, CAN, VNC ; EtherCAT, ProfiNet, SCPI, etc.
