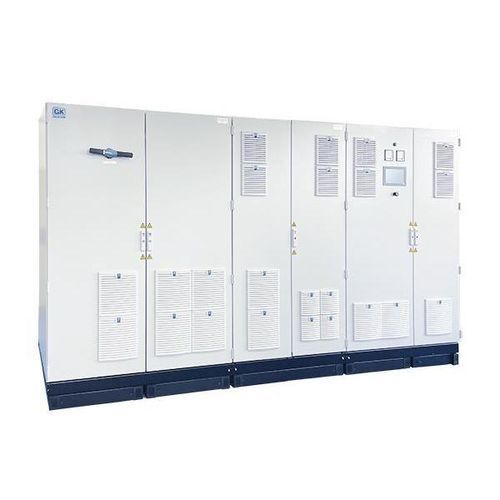

Alimentation électrique de type armoire MI-TS-3871-ol

DCà sorties multiplesIP54

Aperçu
Le MI-TS-3871-ol est un système multicanal conçu pour les essais d'accumulateurs et l'émulation de batteries ainsi que pour les bancs d'essai en puissance. Il s'agit d'une source/puits DC bidirectionnelle avec transition continue entre mode source et mode puits et une sortie compatible surcharge.

Synthèse produit
Le MI-TS-3871-ol propose 2 ou 4 sorties (selon configuration) et offre une grande dynamique pour les cycles charge/décharge, l'émulation de batterie et les tests HIL. La capacité de surcharge courte permet jusqu'à +50 % du courant nominal pendant 60 s maximum ; le temps de régénération est défini ≤ charge nominale = 5 × temps de surcharge.

Caractéristiques standard

• Livré en configuration standard prête à l'emploi
• Tension d'entrée : 380 / 400 V (standard), 3~ , 50 / 60 Hz
• Connexions sense pour mesure et régulation de tension
• Mesure DC de tension et courant avec précision 0,1 % pleine échelle
• Mode testeur de batterie en option
• Indice de protection IP20 (option refroidissement eau : IP54)
• Conception réduisant les bruits (structure mécanique, contrôle ventilation)
• Refroidissement par air ; possibilité de mise en parallèle des sorties pour augmenter le courant

Fonctions de sécurité

• Interrupteur principal verrouillable servant d'interrupteur de charge
• Commande de sécurité conforme Performance Level d (EN 60204-1 / ISO 13849-1)
• Bouton d'arrêt sur la porte d'armoire et voltmètre indicateur
• Contacteurs de sortie DC redondants
• Bornes de connexion pour arrêt d'urgence externe et arrêt
• Sortie DC isolée électriquement du réseau AC (isolement galvanique)

Interfaces

• Écran tactile 10 pouces pour exploitation et supervision
• Modbus/TCP, CAN et interface VNC (nombreuses interfaces optionnelles disponibles)

Options (extrait)

• Montée en niveau de sécurité vers Performance Level e (option spéciale)
• Version émulation batterie avec amélioration de la stabilité de tension (adaptations matérielles et logicielles)
• Diode de protection commutable en sortie DC pour protection en mode sink-only
• Contrôle d'isolement pour supervision de l'isolement galvanique
• Interfaces optionnelles : CAN haute vitesse (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analogique, LabVIEW, Matlab/Simulink
• Contacteurs de sortie DC de plus grande capacité, contact de porte, dispositif de verrouillage et options d'armoires spéciales
• Appareil de mesure NA-protection / analyse réseau pour conformité aux règles du gestionnaire de réseau
• Option refroidissement eau et élévation de la classe de protection (IP54)

Applications typiques

• Essais charge/décharge de batteries et émulation de batteries
• Émulation de batterie / simulateur de batterie
• Charge des piles à combustible et simulation de systèmes
• Alimentation d'essai pour contacteurs, fusibles et disjoncteurs
• Tests de moteurs DC (train de traction) et validation de stations de charge
• Alimentation pour maintenance d'engins ferroviaires et bancs d'essai industriels

Données techniques (extrait)
Type : MI-TS-3871-ol
Tension réseau / fréquence : 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , PE, 50 / 60 Hz ±5 %
Précision mesure et commande : Tension et courant — ADC 16 bits ; précision mesure DC 0,1 % pleine échelle ; précision de commande 0,1 % fs
Ondulation résiduelle : Tension ≤ 0,1 % rms fs ; Courant ≤ 0,1 % rms fs
Exemples tenue court-circuit : jusqu'à 600 A — Icw 3 kA ; 1000 A — Icw 8 kA ; 1200 A — Icw 15 kA
Temps de montée du courant (0,5 × INenn, 10 %–90 %) : typ. < 1,0 ms (selon type/configuration)

Types disponibles (exemples)
I-TS-3871-600-ol — Tension DC maxi : 600 V — Puissances : 60, 100, 160, 250, 320, 400 kW — Courants : ±200, ±600, ±1000 A
I-TS-3871-800-ol — Tension DC maxi : 800 V — Puissances : 100, 160, 250, 320, 400 kW — Courants : ±200, ±600, ±1000 A
I-TS-3871-1000-ol — Tension DC maxi : 1000 V — Puissances : 100, 160, 250, 320, 400, 500 kW — Courants : ±200, ±600, ±1000, ±1200 A

Remarques
Capacité de surcharge courte : charge nominale augmentable jusqu'à +50 % pendant 60 s maximum ; temps de régénération ≤ charge nominale = 5 × temps de surcharge.

Spécifications techniques

• Modèle : MI-TS-3871-ol
• Fonction : Source/puits DC multicanal bidirectionnelle avec transition continue source–puits
• Sorties : 2 ou 4 sorties (selon configuration)
• Capacité par sortie (selon configuration) : jusqu'à 1500 V et 1200 A
• Surcharge courte : +50 % courant nominal pendant max. 60 s ; temps de régénération ≤ charge nominale = 5 × temps de surcharge
• Réseau AC : 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE ; 50 / 60 Hz ±5 %
• Précision de mesure : ADC 16 bits pour tension et courant ; précision mesure DC 0,1 % fs
• Indice de protection : IP20 standard (option eau : IP54)
• Refroidissement : Refroidissement forcé par air (standard) ou par eau (option)
• Affichage / Commande : Écran tactile 10 pouces ; interfaces standard : Modbus/TCP, CAN, VNC ; nombreuses interfaces optionnelles
