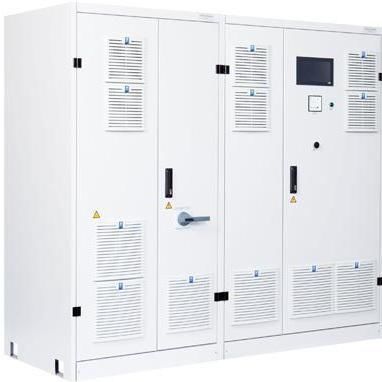

Alimentation électrique de type armoire I-TS-3842

DCtriphaséeIP54

Aperçu du produit L'I-TS-3842 est une source / un puits de courant continu à canal unique (faisant partie des systèmes de test haute performance I-TS). Il s'agit d'une alimentation CC bidirectionnelle à haute dynamique avec une transition continue et transparente entre le fonctionnement de la source et celui de la source, destinée aux tests de packs de batteries / piles à combustible / e-Powertrain, aux utilisations en laboratoire et aux applications industrielles. Le système peut être complété par des options sélectionnées et est livré dans une configuration standard prête à l'emploi. Caractéristiques principales

• Système monocanal (I-TS-3842)
• Précision de mesure (standard) : Tension 0,03 % fs / 16 bit ; Courant 0,05 % fs / 16 bit
• Précision de contrôle : Tension 0,1 % fs ; Courant 0,1 % fs ; Puissance 0,2 % fs (puissance DCW max.)
• Pour les conceptions ≥ 1000 V DC : temps de montée en tension 250 V / ms (certaines variantes 100 V / ms)
• Fonctionnement bidirectionnel à haute dynamique avec transition continue entre la source et le puits

Équipement de sécurité (extrait standard)

• Capable de résister à une surcharge de 30 secondes toutes les 10 minutes
• Interrupteur principal (interrupteur de coupure de charge avec fusibles sur la connexion AC ; verrouillable pendant les expositions)
• Contrôle de sécurité pour le niveau de performance d (PLd) conformément à ISO 13849-1 / EN 60204-1
• Afficheur avec commande tactile
• Voltmètre analogique dans la porte de l'armoire
• Connexions aux bornes pour la mesure de la tension continue (précision 0.03% avec cordons de mesure)
• Terminaux de connexion pour "arrêt d'urgence" externe et "arrêt"
• Interfaces : Modbus TCP-IP ; bus CAN ("100 Hz" avec fichier dbc) ; VNC via Ethernet

Applications typiques

• Tests de batteries (tests de charge et de décharge des batteries)
• Simulation de batteries / émulation de batteries
• Charge pour piles à combustible
• Test d'alimentation pour contacteurs, fusibles et disjoncteurs
• Test de moteurs à courant continu (drive train)
• Test de colonnes de charge

Données techniques (lignes sélectionnées) Tension secteur / fréquence secteur : 400 V 3/PE ± 10 % ; 50 Hz ± 5 % ; 60 Hz ± 5 % Précision de mesure : Tension : 0,03 % fs / 16 Bit ; Courant : 0,05 % fs / 16 Bit Précision de contrôle : Tension : 0,1 % fs ; Courant : 0,1 % fs ; Puissance : 0,2 % fs (puissance DCW max.) Ondulation résiduelle : Tension ≤ 0,1 % eff. fs ; Courant ≤ 0,1 % eff. fs Tolérance de tension dynamique (0-100 % INom en 3 ms) : Testeur de batterie < ; 3 % fs ; Émulateur de batterie < ; 1 % fs Performance en court-circuit : Anlagen jusqu'à 600 A : Icw : 3 kA ; Anlagen avec 800 A et 1000 A : Icw : 8 kA ; Anlagen avec 1200 A : Icw : 15 kA Environnement, refroidissement et normes (sélectionné) Conditions environnementales admissibles (stockage / transport / fonctionnement) : 1K21 / 1M11 +5 à +40 °C ; 2K12 / 2M4 -45 à +70 °C ; 3K22 / 3M11 +5 à +40 °C Méthodes de refroidissement : refroidissement par air (IP20) ou par eau (IP54) Sécurité des machines - parties des systèmes de commande relatives à la sécurité : EN ISO 13849-1 ; EN ISO 13849-2 Sécurité des machines (généralités) : EN 60204-1 (exceptions indiquées dans les caractéristiques techniques) Normes CEM : EN 61000-2-4 classe 3 ; EN 61000-6-2 ; EN 61000-6-4 / EN 55011 (Tab. 2) ; EN 61800-3 Kat.C2 (A1) Types disponibles (exemples) Configurations disponibles (type / puissance nominale / tension / courant) : I-TS-3842-300-60-600 : 60 kW / 300 V / 600 A (max. 120 kW pour 30 s) I-TS-3842-1000-250-1000 : 250 kW / 1000 V / 1000 A (max. 400 kW pendant 30 s) I-TS-3842-1200-320-1200 : 320 kW / 1200 V / 1200 A (max. 420 kW pendant 30 s) I-TS-3842-1200-550-1200 : 550 kW / 1200 V / 1200 A (max. 660 kW pendant 30 s) I-TS-3842-1500-250-800 : 250 kW / 1500 V / 800 A (max. 400 kW pendant 30 s) Temps de montée en tension indiqués par type : 100 V / ms (certaines variantes) ou 250 V / ms (pour les conceptions ≥ 1000 V DC) Dimensions typiques des armoires par type : par exemple 2200 x 800 x 2200 mm (2 armoires) jusqu'à 2200 x 800 x 3800 mm (3 armoires) ou sur demande Caractéristiques / spécifications techniques

• Type : I-TS-3842 (source/sink DC à une voie)
• Précision de mesure : Tension 0,03 % fs / 16 bit ; Courant 0,05 % fs / 16 bit
• Précision de contrôle : Tension 0,1 % fs ; Courant 0,1 % fs ; Puissance 0,2 % fs (max. DCW)
• Ondulation résiduelle : Tension ≤ 0,1 % eff. fs ; Courant ≤ 0,1 % eff. fs
• Temps de montée en tension : jusqu'à 250 V / ms pour des conceptions ≥ 1000 V DC (certains types 100 V / ms)
• Capacité de surcharge : par ex. doublement de la puissance pendant 30 s toutes les 10 minutes (en fonction du type)
• Capacité de court-circuit : jusqu'à Icw 3 kA (systèmes ≤600 A), 8 kA (systèmes 800/1000 A), 15 kA (systèmes 1200 A)
• Exigence de réseau CA : 400 V 3/PE ±10 %, 50/60 Hz ±5 %
• Refroidissement : refroidissement par air (IP20) ou par eau (IP54)
• Normes : EN ISO 13849-1/2, EN 60204-1, CEM : série EN 61000 / EN 55011 / EN 61800-3
• Interfaces : Modbus TCP-IP, bus CAN, VNC via Ethernet
• Applications typiques : tests de batteries, émulation de batteries, chargement de piles à combustible, tests de moteurs à courant continu, tests de stations de charge
