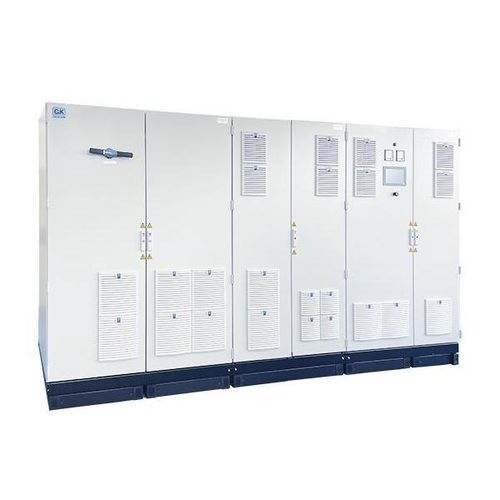

Alimentation électrique de type armoire MI-TS-3871

DCà deux sortiestriphasée

Présentation
Le MI-TS-3871 est un système CC bidirectionnel multi‑canal, à forte dynamique, destiné aux essais et simulations d'économie d'énergie. Il assure une transition continue et sans à-coup entre les modes source et puits (sink), avec 2 ou 4 sorties configurables et des valeurs par sortie jusqu'à 1500 V et 1200 A selon la configuration.

Informations générales

• Tension d'entrée : 380 / 400 / 440 / 480 / 690 V ±10 %, triphasé, 50 / 60 Hz
• Connexions de mesure de tension (sense) pour régulation
• Mesure CC de tension et courant avec précision 0,1 % pleine échelle (ADC 16 bits)
• Versions testeur / émulateur batterie disponibles
• Classe de protection standard IP20 ; options IP21/IP23 ; refroidissement liquide optionnel pour IP54
• Conception réduisant le bruit (structures antivibrations, contrôle des ventilateurs)
• Refroidissement par air standard ; possibilité de mise en parallèle des sorties pour augmenter le courant

Fonctions de sécurité

• Interrupteur principal verrouillable servant d'interrupteur de charge
• Commande de sécurité conforme Performance Level d (EN 60204-1 / ISO 13849-1) ; option PL e
• Bouton d'arrêt et voltmètre avec témoin en porte d'armoire
• Contacteurs de sortie CC redondants
• Bornes de raccordement pour arrêt d'urgence externe et arrêts
• Sortie CC électriquement isolée du réseau AC (isolement galvanique) possible

Interfaces

• Écran tactile 10 pouces
• Modbus/TCP, CAN, VNC
• Options : CAN haute-vitesse (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, entrées/sorties analogiques
• Intégrations logicielles : LabVIEW, Matlab/Simulink

Options (extrait)

• Élévation au Performance Level e (option sécurité)
• Version émulation batterie avec stabilité de tension améliorée (adaptation matérielle et logicielle)
• Surveillance d'isolement pour superviser l'isolement galvanique
• Contacteurs de sortie CC de performance supérieure (courant augmenté)
• Contact porte, verrouillage de porte, cylindre de verrouillage spécial
• Armoires Rittal, personnalisations d'armoire, refroidissement eau et montée en IP54

Applications typiques

• Essais charge/décharge de batteries et émulation batterie
• Simulation/émulation de batteries
• Charge pour piles à combustible
• Alimentation d'essai pour contacteurs, fusibles et disjoncteurs
• Essais de moteurs CC (chaîne de traction)
• Tests de bornes de recharge
• Alimentation pour maintenance ferroviaire et bancs d'essais industriels

Données techniques (sélection)

• Tension / fréquence réseau : 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
• Précision de mesure : ADC 16 bits ; mesure tension/courant CC 0,1 % pleine échelle
• Précision de contrôle : tension 0,1 % fs ; courant 0,1 % fs
• Ripple résiduel : tension ≤ 0,1 % rms fs ; courant ≤ 0,1 % rms fs
• Tolérance dynamique : 0–100 % In en 3 ms — testeur batterie < 3 % fs ; émulateur batterie < 1 % fs
• Capacité court-circuit : jusqu'à Icw 15 kA selon le calibre du système

Environnement / sécurité / CEM (sélection)

• Conditions admissibles (stockage/transport/opération) : catégories 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 avec plages de température spécifiées
• Refroidissement : air forcé (IP20, IP21, IP23) ou eau forcée (IP54)
• Normes de sécurité : EN ISO 13849-1 / EN ISO 13849-2 / EN 60204-1 (exceptions indiquées)
• Normes CEM : EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Types disponibles (aperçu)

• MI-TS-3871-300 — DC max 300 V — Puissance : 60, 120, 160 kW — Courant : ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — DC max 600 V — Puissance : 60, 100, 160, 250, 320, 400, 500 kW — Courant : ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — DC max 800 V — Puissance : 100, 160, 250, 320, 400, 500 kW — Courant : ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — DC max 1000 V — Puissance : 60, 100, 160, 250, 320, 400, 500, 650 kW — Courant : ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — DC max 1200 V — Puissance : 320, 650 kW — Courant : ±600 / ±1200 A
• MI-TS-3871-1500 — DC max 1500 V — Puissance : 400 kW — Courant : ±800 A

Spécifications techniques (sélection)

• Modèle : MI-TS-3871 — Famille : MI-TS multi-channel infeed test system
• Sorties : 2 ou 4 sorties configurables ; sorties parallélables pour augmenter le courant
• Caractéristiques par sortie : jusqu'à 1500 V et jusqu'à 1200 A (selon type)
• Entrée : 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Précision de mesure/contrôle et ripple comme indiqué ; capacité court-circuit jusqu'à Icw 15 kA selon la configuration
• Commande et affichage : écran tactile 10 pouces ; Modbus/TCP, CAN, VNC ; nombreuses interfaces et intégrations logicielles
