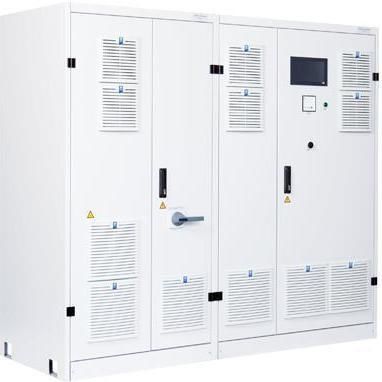

Alimentation électrique de type armoire I-TS-3840

DCtriphaséeIP54

Présentation
Le I-TS-3840 est une source/puits CC bidirectionnelle mono-canal conçue pour des essais à haute dynamique dans les secteurs automobile, hydrogène et laboratoire. L'appareil repose sur des configurations standardisées avec options sélectionnables et ne nécessite pas d'effort d'ingénierie supplémentaire après la commande.

Concept produit
Système d'alimentation CC à haute dynamique avec transition continue et sans à-coup entre fonctionnement source et puits. Convient aux essais et à l'émulation de batteries ainsi qu'aux fonctions de charge nécessitant une réponse rapide et un contrôle précis.

Caractéristiques standard

• Configuration mono-canal I-TS-3840 avec équipement usine complet
• Interrupteur principal (sectionneur avec fusibles sur l'entrée AC ; verrouillable en position arrêt)
• Contrôle de sécurité jusqu'au niveau de performance d (PLd) selon ISO 13849-1 / EN 60204-1
• Écran tactile et voltmètre analogique sur la porte de l'armoire
• Fonctions testeur / simulateur commutables
• Contacteurs CC avec capacité de courant de courte durée augmentée
• Bornes dédiées pour mesure de tension CC (précision 0,1 % avec lignes de détection)
• Bornes externes pour arrêt d'urgence et arrêt
• Modbus TCP/IP, bus CAN (100 Hz, fichier dbc), VNC via Ethernet

Applications typiques

• Essais de charge et de décharge de batteries
• Simulation / émulation de batteries
• Charge pour piles à combustible
• Alimentation d'essai pour contacteurs, fusibles et disjoncteurs
• Essais de moteurs CC et de chaînes cinématiques
• Tests de bornes de recharge

Données techniques (aperçu)

• Modèle : I-TS-3840 (mono-canal)
• Alimentation AC : 380V 3/PE ±10% ou 400V 3/PE ±10% ; 50/60 Hz ±5%
• Mesure : ADC 16 bits pour tension et courant
• Précision de commande : 0,1 % FS (tension / courant)
• Ondulation résiduelle : ≤ 0,1 % rms FS (tension / courant)
• Tolérance dynamique de tension : testeur batterie 3 % FS / émulateur batterie 1 % FS (0–100 % INom en 3 ms)
• Capacité en court-circuit : conforme jusqu'à 3 kA / 8 kA / 15 kA selon la version
• Refroidissement : air (IP20) ou eau (IP54)
• Interfaces : Modbus TCP/IP, bus CAN (100 Hz, fichier dbc), VNC via Ethernet
• Normes : EN ISO 13849-1/2, EN 60204-1, série EN 61000, EN 61800-3

Types disponibles (exemples)

• I-TS-3840-1500-260-800 : 10–1500 V ; 260 kW ; ±800 A ; temps de montée du courant < 1,4 ms ; résistance interne -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800 : 10–1500 V ; 400 kW ; ±800 A ; temps de montée < 1,4 ms ; résistance interne -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200 : 10–1200 V ; 320 kW ; ±1200 A ; temps de montée < 1,0 ms ; résistance interne -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200 : 10–1200 V ; 650 kW ; ±1200 A ; temps de montée < 1,0 ms ; résistance interne -10 mΩ – 1000 mΩ

Environnement, refroidissement et normes
Classes de stockage, transport et exploitation selon la série EN 60721. Température d'exploitation typique +5 à +40 °C (autres plages pour transport/stockage selon spécifications). Options de refroidissement : air (IP20) ou eau (IP54). Normes de sécurité et EMC listées ci-dessus.

Remarques
Sous réserve de modifications techniques.

Spécifications techniques

• Modèle : I-TS-3840 (source/puits CC mono-canal)
• Alimentation AC : 380V / 400V 3/PE ±10% ; 50/60 Hz ±5%
• Résolution ADC : 16 bits (tension / courant)
• Précision de commande : 0,1 % FS
• Ondulation résiduelle : ≤ 0,1 % rms FS
• Interfaces : Modbus TCP/IP, bus CAN, VNC
• Usages typiques : essais/émulation batterie, charge pile à combustible, essais moteurs CC/chaîne cinématique, tests de bornes de recharge
