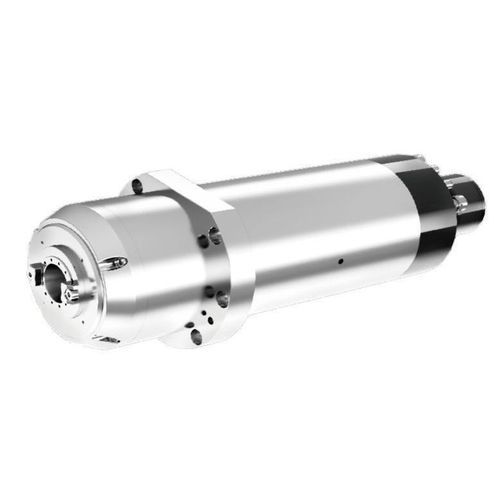

Broche de gravure DGZYX-12024

de fraisageà entraînement magnétiqueBT 30

Aperçu
La version DGZYX-12024 associe un entraînement par aimant permanent à une interface de changement d'outil mécanique BBT30. Avec un couple maximal de 22 Nm et une vitesse maximale de 24 000 tr/min, elle convient aux machines-outils ne nécessitant pas de libération automatique de l'outil côté broche.

Spécifications de base
Diamètre de montage : Φ120 mm
Vitesse nominale : 9 000 tr/min
Vitesse maximale : 24 000 tr/min
Puissance nominale (S1) : 7,5 kW
Couple nominal (S1) : 7,9 Nm
Couple maximal : 22 Nm

Données techniques
Modèle de broche : DGZYX-12024/7.5-BFEWVM
Tension nominale (V) : 220/380 (au choix)
Type de moteur : Moteur à aimant permanent
Roulement avant : 7009*2
Méthode de lubrification : Lubrification à la graisse
Type de porte-outil : BBT30
Refroidissement par la broche : Aucun
Méthode de changement d'outil : Changement d'outil mécanique

Caractéristiques / spécifications techniques

• Modèle : DGZYX-12024/7.5-BFEWVM
• Type d'entraînement : Moteur à aimant permanent
• Diamètre de montage : 120 mm
• Puissance nominale (S1) : 7,5 kW
• Couple nominal (S1) : 7,9 Nm
• Couple maximal : 22 Nm
• Vitesse nominale : 9 000 tr/min
• Vitesse maximale : 24 000 tr/min
• Tension nominale : 220/380 V (au choix)
• Roulement avant : 7009*2
• Lubrification : Graisse
• Porte-outil : BBT30
• Changement d'outil : Mécanique
• Refroidissement par la broche : Aucun
