Broche de gravure DGZX-08040

de fraisageISO 20refroidie par eau

Présentation

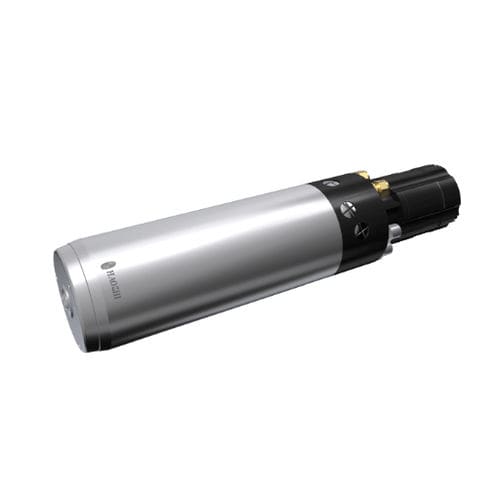

La broche haute vitesse DGZX-08040 ISO20 dispose d'une interface outil ISO20, d'un corps compact Φ80 mm et d'une vitesse maximale de 40 000 tr/min. Elle fournit 4,0 kW en service continu (S1) et jusqu'à 6,0 kW en service intermittent (S6 40%), utilise des roulements à billes en céramique et accepte le changement d'outil pneumatique, adaptée aux machines d'usinage et de gravure haute vitesse.

Caractéristiques principales
Diamètre: Φ80 mm
Vitesse maximale: 40 000 tr/min
Puissance S1 (100%): 4,0 kW
Puissance S6 (40%): 6,0 kW
Couple S1: 1,29 N·m
Couple S6: 1,93 N·m

Fiche technique
Interface outil: ISO20
Type de roulement: Roulement à billes en céramique
Type de moteur: Asynchrone
Tension nominale: 380 V
Courant nominal: S1 8,2 A / S6 12,3 A
Fréquence maximale: 1333 Hz
Débit gaz pour joint d'air: 50±15 L/min (0.15 MPa)
Refroidissement: Refroidissement par eau recommandé; débit 2–3 L/min (0.25 MPa)
Capteur température moteur: KTY ou PTC (optionnel)
Changement d'outil: Vérin pneumatique; pression 0.55–0.60 MPa
Vitesse de vibration: ≤0,8 mm/s
Poids: 8±1 kg

Installation recommandée
Monter sur des machines prévues pour outillage ISO20 et changement pneumatique. Prévoir alimentation 380 V stable, air régulé et circuit d'eau pour refroidissement selon spécifications. Respecter les procédures d'équilibrage pour le fonctionnement à haute vitesse.

Applications
Gravure, fraisage à grande vitesse, profilage de PCB et opérations d'usinage léger nécessitant une broche compacte à haut régime et changement d'outil pneumatique.

Caractéristiques / spécifications techniques

• Modèle: DGZX-08040
• Diamètre: Φ80 mm
• Vitesse maximale: 40 000 tr/min
• Interface outil: ISO20
• Type de roulement: Roulement à billes en céramique
• Puissance S1 (100%): 4,0 kW
• Puissance S6 (40%): 6,0 kW
• Couple S1 (100%): 1,29 N·m
• Couple S6 (40%): 1,93 N·m
• Tension nominale: 380 V
• Courant nominal S1: 8,2 A
• Courant nominal S6: 12,3 A
• Refroidissement: Refroidissement par eau recommandé (2–3 L/min)
• Débit gaz du joint d'air: 50±15 L/min (0.15 MPa)
• Changement d'outil: Vérin pneumatique (0.55–0.60 MPa)
• Vitesse de vibration: ≤0,8 mm/s
• Poids: 8±1 kg
