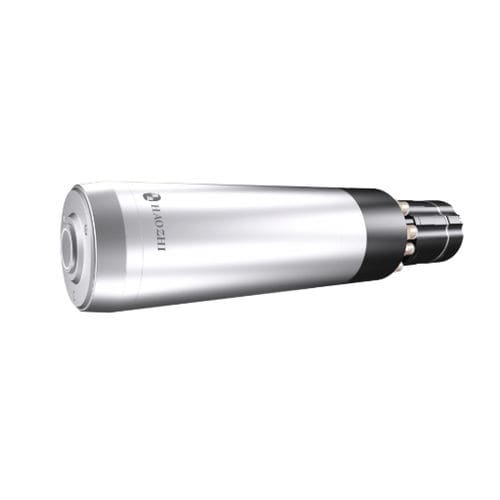

Broche de gravure DGZX-08040

de fraisageHSK-E 25refroidie par eau

Présentation
La version DGZX-08040 est configurée pour l'outillage HSK-E25 (non ISO20). Elle associe un carter de Ø80 mm à des roulements en céramique et un moteur asynchrone pour atteindre 40 000 tr/min, destinée aux machines compactes nécessitant une interface HSK précise. Le refroidissement par eau est recommandé ; le changement d'outil est pneumatique.

Principales spécifications
Diamètre : φ80 mm
Vitesse maximale : 40 000 tr/min
Puissance (S1) : 4,0 kW
Puissance (S6 40%) : 6,0 kW
Couple (S1) : 1,29 N·m
Couple (S6 40%) : 1,93 N·m
Interface outil : HSK E25
Type de roulement : Roulements à billes en céramique

Données techniques
Modèle : DGZX-08040 HSK-E25
Fréquence max. : 1333 Hz
Système moteur : Asynchrone
Tension nominale : 380 V
Courant nominal S1 (100%) : 8,2 A
Courant nominal S6 (40%) : 12,3 A
Débit gaz joint d'air : 50 ± 15 L/min (pression 0,15 MPa)
Système de refroidissement : Refroidissement par eau (recommandé), débit 2–3 L/min (pression 0,25 MPa)
Capteur température moteur : KTY ou PTC (optionnel)
Changement d'outil : Vérin pneumatique, pression 0,55–0,60 MPa
Vitesse de vibration : ≤ 0,8 mm/s
Poids : env. 8 ± 1 kg

Caractéristiques / spécifications techniques

• Modèle : DGZX-08040 HSK-E25
• Diamètre du boîtier : φ80 mm
• Vitesse maximale : 40 000 tr/min
• Interface outil : HSK E25
• Type de roulement : Roulements à billes céramiques
• Moteur : Asynchrone
• Tension nominale : 380 V
• Puissance continue S1 (100%) : 4,0 kW
• Puissance intermittente S6 (40%) : 6,0 kW
• Couple S1 : 1,29 N·m
• Couple S6 : 1,93 N·m
• Courant nominal S1 : 8,2 A ; S6 : 12,3 A
• Fréquence max. : 1333 Hz
• Refroidissement : Eau recommandé (2–3 L/min à 0,25 MPa)
• Débit joint d'air : 50 ± 15 L/min (0,15 MPa)
• Capteur température : KTY ou PTC (option)
• Système de changement d'outil : Vérin pneumatique (0,55–0,60 MPa)
• Vibration : ≤ 0,8 mm/s
• Poids : env. 8 ± 1 kg
