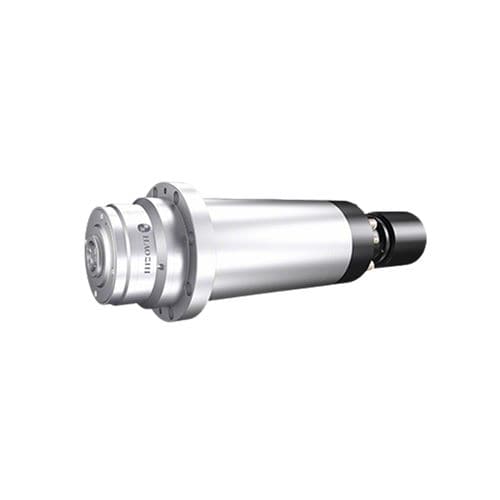

Broche de gravure DGZX-12030

de fraisagemotoriséeHSK

Présentation
La DGZX-12030 est une broche de gravure à interface HSK-E40, 30 000 tr/min, puissance continue S1 8,5 kW et couple intermittent S6-40% de 12,15 N·m. Refroidissement par eau, roulements hybrides en céramique et moteur asynchrone la rendent adaptée à la gravure de précision et au fraisage à grande vitesse des métaux non ferreux et des matériaux techniques.

Résumé
Diamètre : Φ120 mm
Vitesse maximale : 30 000 tr/min
Puissance (S1) : 8,5 kW
Puissance (S6-40%) : 12,75 kW
Couple (S6-40%) : 12,15 N·m

Caractéristiques

• Interface d'outil HSK-E40
• Roulements hybrides en céramique
• Refroidissement par eau
• Changement d'outil automatique direct
• Système moteur asynchrone

Applications
Gravure et fraisage de précision sur métaux non ferreux, composites et plastiques techniques. Convient pour gravure CNC grande vitesse, fabrication de moules et micro-usinage.

Spécifications techniques

• Modèle : DGZX-12030／8.5E-KFPWVS
• Diamètre (mm) : Φ120
• Vitesse maximale (tr/min) : 30 000
• Interface outil : HSK E40
• Type de roulement : Roulements hybrides en céramique
• Fréquence maxi (Hz) : 1000
• Système moteur : Asynchrone
• Tension (V) : 380
• Puissance S1 100% (kW) : 8,5
• Puissance S6 40% (kW) : 12,75
• Couple S1 100% (N·m) : 8,1
• Couple S6 40% (N·m) : 12,15
• Courant max. (A) : 77
• Changement d'outil : Changement d'outil direct automatique
• Pression air changement (MPa) : 0,55–0,60
• Pression d'étanchéité air (MPa) : 0,15
• Débit d'étanchéité air (L/min) : 45±15
• Système de refroidissement : Refroidissement par eau
• Débit liquide de refroidissement (L/min) : 4–6
• Capteur température moteur : KTY
• Run-out statique (µm) : ≤2
• Run-out dynamique (µm) : ≤8
• Vitesse de vibration (mm/s) : 0,8
• Matériau boîtier : Inox
• Poids (kg) : 27,5

Remarques
Broche HSK-E40 refroidie par eau avec roulements hybrides en céramique et changement d'outil direct automatique. Vérifier la pression d'air et le débit de liquide lors de l'intégration au CN.
