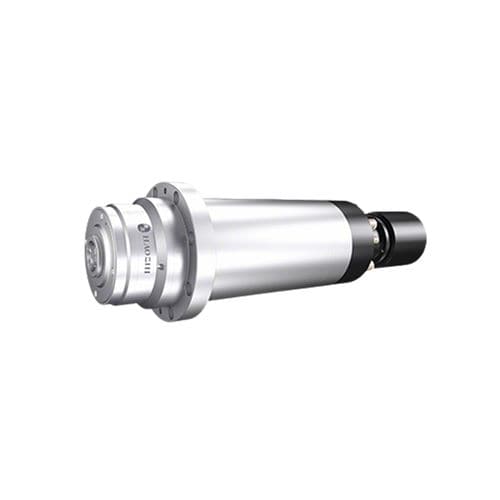

Broche de gravure DGZX-12030／8.5E-KFPWVS

de fraisagemotoriséeHSK

Présentation
La DGZX-12030 est une broche de gravure équipée d'une interface outil HSK-E40, d'une vitesse maximale de 30 000 tr/min et d'une puissance continue S1 de 8,5 kW. Son couple intermittent S6 atteint 12,15 N·m ; le refroidissement par eau et des roulements hybrides en céramique garantissent une gravure et un fraisage de précision sur métaux non ferreux et matériaux techniques.

Paramètres clés
Diamètre : Φ120 mm
Vitesse maximale : 30 000 tr/min
Puissance (S1) : 8,5 kW
Puissance (S6 40%) : 12,75 kW
Couple (S1) : 8,1 N·m
Couple (S6 40%) : 12,15 N·m

Données techniques (résumé)
Modèle : DGZX-12030／8.5E-KFPWVS
Interface outil : HSK E40
Type de roulement : Roulements hybrides en céramique
Refroidissement : Refroidissement par eau
Boîtier : Inox

Applications

• Gravure et fraisage de précision sur métaux non ferreux
• Usinage de matériaux composites et techniques
• Intégration dans centres d'usinage CNC avec porte-outils HSK E40

Caractéristiques / spécifications techniques

• Modèle : DGZX-12030／8.5E-KFPWVS
• Diamètre (mm) : Φ120
• Vitesse maximale (tr/min) : 30000
• Interface outil : HSK E40
• Type de roulement : Roulements hybrides en céramique
• Fréquence max. (Hz) : 1000
• Système moteur : Asynchrone
• Tension (V) : 380
• Puissance sortie S1 100% (kW) : 8,5
• Puissance sortie S6 40% (kW) : 12,75
• Couple S1 100% (N·m) : 8,1
• Couple S6 40% (N·m) : 12,15
• Courant max. (A) : 77
• Changement d'outil : Changement d'outil direct automatique (pression d'air 0,55–0,60 MPa)
• Pression d'étanchéité d'air (MPa) : 0,15
• Débit d'étanchéité d'air (L/min) : 45 ± 15
• Système de refroidissement : Refroidissement par eau (débit 4–6 L/min)
• Capteur de température moteur : KTY
• Run-out statique : ≤ 2
• Run-out dynamique : ≤ 8
• Vitesse de vibration (mm/s) : 0,8
• Matériau du boîtier : Inox
• Poids (kg) : 27,5
