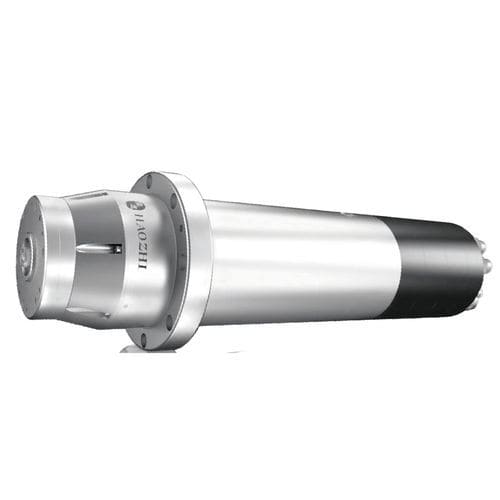

Broche de gravure DGZX-10036/6.0

de finitionde fraisagemotorisée

Présentation
La DGZX-10036/6.0D-KFPWVS est une broche de gravure et de fraisage haute vitesse avec corps Φ100 et interface outil HSK-E32. Puissance continue S1 6,0 kW et vitesse maxi 36 000 tr/min. Conçue pour la finition de précision et les opérations de gravure à grande vitesse sur matériaux métalliques et non métalliques en environnement industriel.

Caractéristiques

• Mécanisme burin breveté : le mécanisme Haozhi assure une durée de vie de changement d'outil ≥10 millions de cycles, réduction de force <10 % sur la durée et vibration ~30 % inférieure aux mécanismes à disque-ressort ; fluctuation de vibration ≤10 % sur le cycle de vie.
• Efficacité et options d'entraînement : moteurs asynchrones monophasés ou double enroulement et options synchrones ; lubrification graisse ou huile-air.
• Haute précision : valeurs de faux-rond et précision axiale/dynamique adaptées à l'usinage de finition (jeu statique ≤2 µm ; faux-rond dynamique ≤8 µm ; précision axiale dynamique ≤2 µm).
• Fiabilité industrielle : optimisation structurelle par simulation, essais complets et validation par retours terrains pour une performance stable en production.

Paramètres
Modèle : DGZX-10036/6.0D-KFPWVS
Diamètre (corps) : Φ100 mm
Vitesse maximale : 36 000 tr/min
Interface outil : HSK E32
Type de roulement : Roulements céramiques hybrides
Max. fréquence : 1 200 Hz
Système moteur : Asynchrone (options disponibles)
Tension : 380 V
Puissance sortie S1 100 % : 6,0 kW
Puissance sortie S6 40 % : 9,0 kW
Couple S1 100 % : 2,8 N·m
Couple S6 40 % : 4,3 N·m
Changement d'outil : Changement direct automatique (pneumatique)
Pression air changement : 0,55–0,60 MPa
Pression d'étanchéité air : 0,15 MPa
Débit joint d'air : 60 ± 20 L/min
Refroidissement : Refroidissement par eau
Débit liquide de refroidissement : 3–4 L/min
Capteur température (moteur) : KTY (PTC en option)
Faux-rond statique : ≤2 µm
Faux-rond dynamique : ≤8 µm
Vitesse de vibration : ≤0,8 mm/s
Matériau du boîtier : Acier inoxydable
Poids : 17,5 kg

Caractéristiques techniques

• Modèle : DGZX-10036/6.0D-KFPWVS
• Diamètre boîtier : Φ100 mm
• Interface outil : HSK E32
• Vitesse max : 36 000 tr/min
• Puissance S1 : 6,0 kW ; S6 : 9,0 kW
• Couple S1 : 2,8 N·m ; S6 : 4,3 N·m
• Roulements : Céramique hybride
• Fréquence max : 1 200 Hz
• Tension nominale : 380 V
• Changement d'outil : Pneumatique direct (0,55–0,60 MPa)
• Débit joint d'air : 60 ± 20 L/min (0,15 MPa)
• Refroidissement recommandé : Eau (3–4 L/min)
• Capteur température : KTY (option PTC)
• Faux-rond stat./dyn. : ≤2 µm / ≤8 µm
• Vibration : ≤0,8 mm/s
• Poids : 17,5 kg
