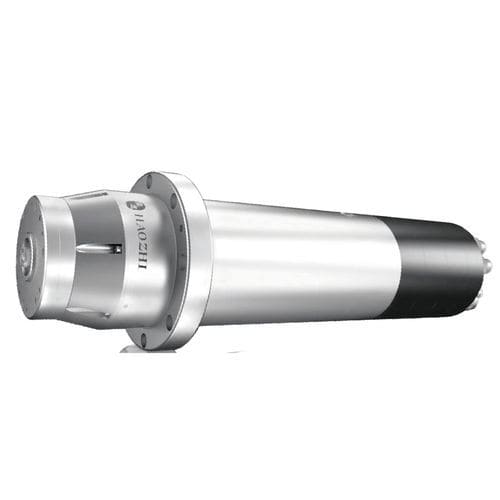

Broche de gravure DGZX-10036/6.0 HSK

de finitionde fraisagemotorisée

Présentation
La DGZX-10036 associe un corps de 100 mm à une interface HSK-E32 et une vitesse maximale de 36 000 tr/min. Sa puissance continue (S1) est de 6.0 kW et sa puissance en S6-40% est de 9.0 kW. Elle intègre des roulements à billes en céramique, un refroidissement par eau recommandé et une structure compacte à changement d'outil automatique, conçue pour la gravure à grande vitesse et la finition de précision.

Résumé technique (extraits)
Diamètre: Φ100mm
Vitesse maximale: 36,000 tr/min
Puissance (S1): 6.0 kW
Puissance (S6-40%): 9.0 kW

Fiche technique (tableau)
Modèle de broche: DGZX-10036/6.0 HSK
Diamètre: Φ100mm
Vitesse maximale: 36,000 tr/min
Interface de l'outil: HSK E32
Type de roulement: Roulement à billes en céramique
Max. la fréquence: 1,200 Hz
Système de moteur: Moteur asynchrone
Tension nominale: 380V
Puissance de sortie S1 100%: 6.0 kW
Puissance de sortie S6 40%: 9.0 kW
Couple de sortie S1 100%: 2.8 N·m
Couple de sortie S6 40%: 4.3 N·m
Courant nominal S1 100%: 13 A
Courant nominal S6 40%: 10.5 A
Débit de gaz du joint d'étanchéité à l'air: 60 ± 20 L/min (Pression d'air 0.15 MPa)
Circuit de refroidissement: Refroidissement par eau (recommandé)
Débit de refroidissement: 3-4 L/min (Pression d'eau 0.25 MPa)
Type de capteur de température du moteur: KTY ou PTC (facultatif)
Changement d'outil: Cylindre d'air
Pression d'air pour le changement d'outil: 0.55-0.60 MPa
Vitesse de vibration: < 0.8 mm/s
Poids: 17 ± 1 kg

Caractéristiques / spécifications techniques

• Modèle: DGZX-10036
• Diamètre du corps: Φ100 mm
• Interface outil: HSK-E32
• Vitesse maximale: 36 000 tr/min
• Puissance continue (S1): 6.0 kW
• Puissance (S6-40%): 9.0 kW
• Couple S1: 2.8 N·m
• Couple S6: 4.3 N·m
• Courant nominal S1: 13 A
• Courant nominal S6: 10.5 A
• Type de roulement: roulements à billes en céramique
• Fréquence maximale: 1 200 Hz
• Système moteur: moteur asynchrone
• Tension nominale: 380 V
• Refroidissement: refroidissement par eau (recommandé); débit 3-4 L/min à 0.25 MPa
• Débit d'air pour joint d'étanchéité: 60 ± 20 L/min (0.15 MPa)
• Changement d'outil: cylindre d'air; pression 0.55-0.60 MPa
• Type capteur température moteur: KTY ou PTC (optionnel)
• Vibration: < 0.8 mm/s
• Poids: 17 ± 1 kg
