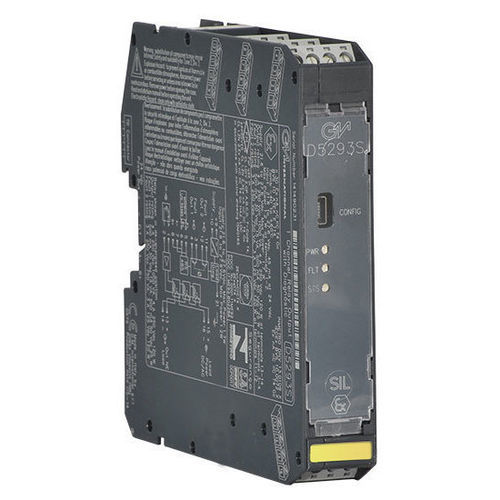

Module relais DC D5293S

ACprogrammablede commutation

Le D5293S est un module relais adapté à la commutation de circuits de sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il fournit une isolation entre les contacts d'entrée et de sortie. Il dispose de deux contacts NO pour les charges normalement alimentées (NE), afin de déconnecter la charge sur les deux lignes d'alimentation, et d'un contact NC à des fins de service. La charge peut être isolée de l'alimentation sur les deux polarités. Une large compatibilité avec différents DCS/PLC est garantie : le test des impulsions de commande est permis par un circuit interne dédié, qui empêche le scintillement du contact et de la LED. La détection des courts-circuits et des circuits ouverts de la ligne et de la charge et la surveillance de la tension de la charge sont assurées, à la fois lorsque la charge est éteinte et lorsqu'elle est allumée. Le défaut sur le terrain est directement reflété sur l'écran de l'automate et il est également signalé par l'ouverture de la sortie de défaut. Les paramètres de diagnostic sont programmables et peuvent également être contrôlés/configurés via Modbus.SIL 3 / SC 3 pour les charges NE avec pilote NESIL 2 / SC 3 pour les SORTIES DE DEFAUTInstallation en Zone 2/Div. 2Courant d'appel jusqu'à 5 A fonctionnel / 6 ADéconnexion de la charge sur les deux lignes d'alimentation disponibleCompatible avec le test d'impulsion DCS/PLCDétection de court-circuit de ligne et de charge/circuit ouvertSurveillance de la tension de chargeMiroir de défaut de champ vers le PLC DOModbus RTU RS-485 pour la surveillance et la configurationContact de service disponibleIsolation entrée/sortie/alimentationCaractéristiques techniques:Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 40 mA à 24 V (sans défaut), typique. Dissipation de puissance : 1.0 W @ 24 V (sans défaut), typique.Entrée : 24 Vdc nom (21,6 à 27,6 Vdc), protégé contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression. Consommation de courant : 40 mA à 24 Vdc (sans défaut), typique. Dissipation de puissance : 1.0 W @ 24 Vdc (sans défaut), typique.Sortie : Contact de relais SPST 1 + 1 sans tension aux bornes 13-15 et 14-16, s'ouvre lorsque le relais est désexcité (état de sécurité), se ferme lorsqu'il est excité. Matériau du contact : Alliage d'Ag (sans Cd), plaqué or. Puissance des contacts : 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (charge résistive). Courant de commutation min. du contact : 1 mA. Courant d'appel des contacts : 6 A @ 24 Vdc, 250 Vac. Pouvoir de coupure en courant continu et en courant alternatif : voir le manuel d'instructions. Déclassement du courant de contact : voir le manuel d'instruction. Durée de vie mécanique / électrique : 5 * 10⁶ / 3 * 10⁴ fonctionnement, typique. Temps d'activation / de désactivation : 30 ms / 30 ms, typique : Court-circuit de charge et de ligne / circuit ouvert, surveillance de la tension d'alimentation. Résistance ligne + charge : programmable jusqu'à 50 kΩ. Courant de charge : programmable jusqu'à 5 A. Tension d'alimentation de la charge : programmable jusqu'à 250 Vdc/Vac. Signalisation de défaut : contact DPST sans tension. Fault 1 rating : 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (charge résistive). Défaut 2 : 3 A 250 Vac 750 VA, 3 A 50 Vdc 25 W (charge résistive) : 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (charge résistive). Temps de réponse : 4 s, typique : 4 s, typique.interface Modbus : Modbus RTU RS-485 jusqu'à 115,2 kbps pour surveillance/configuration/contrôle.Isolation : Tension d'essai : Out/In 2,5 kV ; Out/Supply 2,5 kV ; Out/Fault Outs 2,5 kV ; Out/RS485 Modbus 2,5 kV ; In/Supply 500 V ; In/Fault Out 1 500 V ; In/Fault Out 2 2,5 kV ; In/RS485 Modbus 500 V ; Supply/Fault Out 1 500 V ; Supply/Fault Out 2 2,5 kV ; Supply/RS485 Modbus 500 V.Conditions d'environnement : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Carte d'alimentation personnalisée. Poids : environ 230 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : Largeur 22,5 mm, Profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
