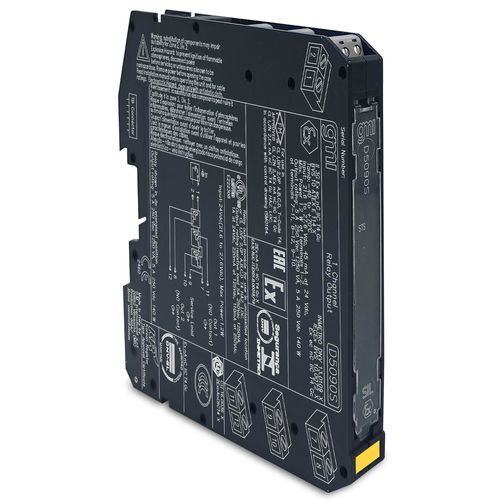

Module relais de sécurité D5090S

à montage sur rail DIN

Le D5090S est un module de relais conçu pour commuter des circuits de sécurité jusqu'au niveau SIL 3, idéal pour les industries à haut risque. Il assure l'isolation entre les contacts d'entrée et de sortie et dispose de deux contacts normalement ouverts pour les charges normalement alimentées (NE), permettant la déconnexion sur les deux lignes d'alimentation, et d'un contact normalement fermé pour les services. Il est compatible avec divers systèmes DCS/PLC, avec un circuit interne dédié pour les tests d'impulsion afin de prévenir le scintillement des contacts et des LED. - SIL 3 / SC 3 pour charges NE avec conducteur NE - Installation en Zone 2/Div. 2 - Jusqu'à 5 A fonctionnel / 6 A courant d'appel - Déconnexion de charge disponible sur les deux lignes d'alimentation - Compatible avec les tests d'impulsion DCS/PLC - Contact de service disponible - Isolation entrée/sortie Caractéristiques techniques : - Entrée : 24 VDC nominal (21,6 à 27,6 VDC), protégé contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression. - Consommation de courant : 45 mA à 24 VDC, typique. - Dissipation de puissance : 1,1 W à 24 VDC, typique. Sortie : - Type : 1 contact de relais SPDT (sans tension) identifié avec les sorties : bornes 1-13 sortie 21 (contact NO) et bornes 13-15 sortie de charge de service (contact NC) ; 1 contact de relais SPST (sans tension) identifié avec la sortie Out 2 (contact NO) bornes 14-22. - Matériau du contact : Alliage Ag (sans Cd), plaqué or. - Capacité de contact : 5 A 250 VAC 1250 VA, 5 A 250 VDC 140 W (charge résistive). - Courant de commutation min. : 1 mA. - Courant d'appel du contact : 6 A à 24 VDC, 250 VAC. - Durée de vie mécanique/électrique : Fonctionnement 5 * 10⁶ / 3 * 10⁴, typique. - Temps de fonctionnement/libération : 55/30 ms, typique. Isolation : - Tension d'essai : Entrée/toutes sorties 2,5 kV ; Sortie 1/Sortie 2 500V. Conditions environnementales : - Température de fonctionnement : -40 à +70 °C. - Température de stockage : -45 à +80 °C. Montage : - Type : Rail DIN 35 mm, ou carte terminale personnalisée. - Poids : Environ 125 g. - Connexion : Par bornes à vis enfichables polarisées pour fils jusqu'à 2,5 mm² (13 AWG). - Dimensions : Largeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm. - Nombre de canaux : 1 - Statut : Actif
