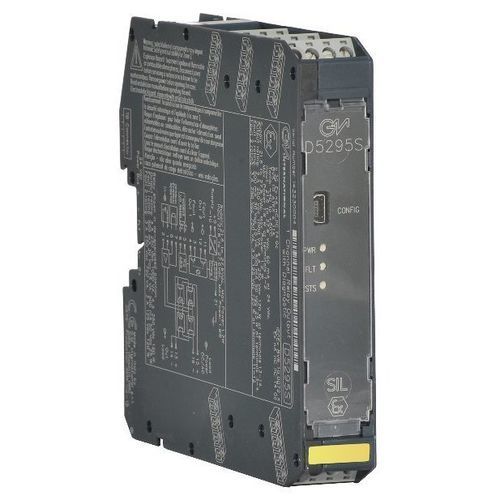

Module relais programmable D5295S

de commutationà seuilde sécurité

Le D5295S est un module relais adapté à la commutation de circuits de sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il fournit une isolation entre les contacts d'entrée et de sortie. Il met à disposition des contacts de relais 2+2 NF connectés en parallèle puis en série afin d'éviter les déclenchements intempestifs et d'augmenter la disponibilité du processus. Fonction de sécurité SIL 3 à haute disponibilité pour les charges normalement alimentées (NE) et normalement désalimentées (ND) / F&G. La charge peut être isolée de l'alimentation sur les deux faces. La charge peut être isolée de l'alimentation sur les deux polarités. Une large compatibilité avec différents DCS/PLC est garantie : le test des impulsions de commande est permis par un circuit interne dédié, qui empêche le scintillement des contacts et des LED. La détection des courts-circuits et des circuits ouverts de la ligne et de la charge et la surveillance de la tension de la charge sont assurées, à la fois lorsque la charge est éteinte et lorsqu'elle est allumée. Le défaut sur le terrain est directement reflété sur l'écran de l'automate et il est également signalé par l'ouverture de la sortie de défaut. Les paramètres de diagnostic sont programmables et peuvent également être contrôlés/configurés via Modbus.SIL 3 / SC 3 pour les charges NE/ND avec pilote ND/NESIL 2 / SC 3 pour les SORTIES DE DEFAUTInstallation en Zone 2Courant fonctionnel jusqu'à 5 A / courant d'appel jusqu'à 6 ADéconnexion de la charge sur les deux lignes d'alimentation disponibleHaute disponibilité du processus pour éviter les déclenchements intempestifsCompatible avec les tests d'impulsion DCS/PLCDétection de court-circuit et de circuit ouvert de ligne et de chargeSurveillance de la tension de chargeSurveillance des fuites à la terreSurveillance de l'intégrité de la bobine interneMiroir de défaut sur le terrain vers l'automate DOModbus RTU RS-485 pour la surveillance et la configurationContact de service disponibleIsolation entrée/sortie/alimentationCaractéristiques techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 45 mA à 24 V (sans défaut), typique. Dissipation de puissance : 1.1 W @ 24 V (sans défaut), typique.Entrée : 24 Vdc nom (21,6 à 27,6 Vdc), protégé contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression. Consommation de courant : 40 mA à 24 Vdc (sans défaut), typique. Dissipation de puissance : 1.0 W @ 24 Vdc (sans défaut), typique.Sortie : Contact de relais SPST 2+2 sans tension (2 contacts parallèles en série) aux bornes 13-15 et 14-16, ouvert lorsque le relais est excité, fermé lorsqu'il est désexcité. Matériau des contacts : Alliage d'Ag (sans Cd), plaqué or. Puissance des contacts : 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (charge résistive). Courant de commutation min. du contact : 1 mA. Courant d'appel des contacts : 6 A @ 24 Vdc, 250 Vac. Durée de vie mécanique / électrique : 5 * 10⁶ / 3 * 10⁴ fonctionnement, typique. Temps d'activation / de désactivation : 30 ms / 30 ms, typique : Charge et ligne court-circuit / circuit ouvert, tension d'alimentation et surveillance de fuite à la terre. Source équivalente de diagnostic : lorsque la charge est éteinte, le circuit de diagnostic force un signal de détection : 5,5 V en circuit ouvert, 10 mA en court-circuit, typique. Résistance ligne + charge : programmable jusqu'à 50 kΩ. Courant de charge : programmable jusqu'à 5 A. Tension d'alimentation de la charge : programmable jusqu'à 250 Vdc/Vac. Fuite à la terre de la charge : programmable jusqu'à 3 MΩ. Signalisation de défaut : contact DPST sans tension. Fault 1 rating : 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (charge résistive). Défaut 2 : 3 A 250 Vac 750 VA, 3 A 50 Vdc 25 W (charge résistive) : 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (charge résistive). Temps de réponse : 4 s, typique : 4 s, typique.interface Modbus : Modbus RTU RS-485 jusqu'à 115,2 kbps pour surveillance/configuration/contrôle.Isolation : Tension d'essai : Sortie/Entrée 2,5 kV ; Sortie/Alimentation 2,5 kV ; Sortie/Sorties de défaut 2,5 kV ; Sortie/Modbus RS485 2,5 kV ; Entrée/Alimentation 500 V ; Entrée/Sortie de défaut 1 500 V ; Entrée/Sortie de défaut 2 2,5 kV ; Entrée/Modbus RS485 500 V ; Alimentation/Sortie de défaut 1 500 V ; Alimentation/Sortie de défaut 2 2,5 kV ; Alimentation/Modbus RS485 500 V.Conditions d'environnement : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Carte d'alimentation personnalisée. Poids : environ 235 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : Largeur 22,5 mm, Profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
