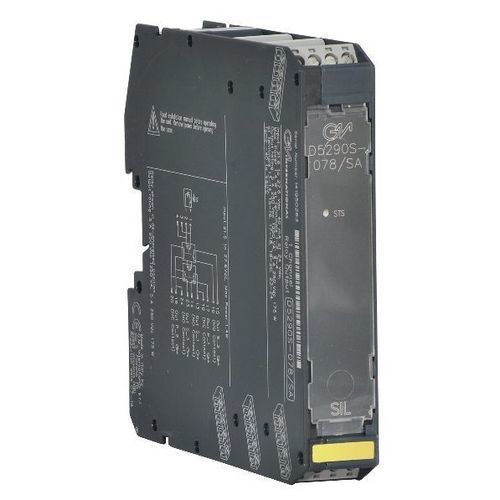

Module relais AC D5290S-078/SA

de commutationde sécuritéà montage sur rail DIN

Le D5290-078/SA est un module de relais adapté à la commutation de circuits liés à la sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il assure l'isolation entre les contacts d'entrée et de sortie. Il met à disposition jusqu'à quatre contacts NO et deux contacts NC, qui peuvent être connectés en externe pour plusieurs charges normalement sous tension (NE) ou normalement hors tension (ND), avec déconnexion d'une ou des deux lignes d'alimentation et des charges de service supplémentaires. La compatibilité avec des cartes DO spécifiques avec test d'impulsion doit être vérifiée. Ce module relais n'est pas adapté aux applications à faible consommation de courant (signalisation système à système, pilotage de LED, etc.).SIL 3 / SC 3 pour charges NE/ND avec driver NEJusqu'à 5 A fonctionnels / 8 A de courant d'appelDéconnexion de charge disponible sur les deux lignes d'alimentationContact service disponibleContacts multiples (jusqu'à 3 charges NE)Isolation entrée/sortieCaractéristiques / Spécifications techniques :Entrée :Tension : 24 Vcc nominal (21.6 à 27.6 Vcc), protégé contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression.Consommation électrique : 40 mA à 24 Vcc, typique.Dissipation de puissance : 1.0 W à 24 Vcc, typique.Sortie :Type : 2 contacts de relais SPDT libres de tension (= contact NO + 1 ou 2 contacts NC parallèles) identifiés avec des sorties : Out S_1 & Out P_1 (1NC) et Out S_3 & Out P_2 (2 NC) ; 1 contact de relais SPST (NO) libre de potentiel identifié par : Out S_2. Les bornes 13-14 (Out S_1), 15-16 (Out S_2) et 23-24 (Out S_3) sont ouvertes lorsque le relais est hors tension, fermées lorsque le relais est sous tension. Les bornes 17-18 (Out P_1) et 19-20 (Out P_2) sont fermées lorsque le relais est hors tension, ouvertes lorsque le relais est sous tension.Matériel de contact : Alliage Ag (sans Cd).Évaluation de contact : 5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (charge résistive).Courant d'appel de contact : 8 A à 30 VCC, 250 VCA.Contact min. courant de commutation : 100 mA.Pouvoir de coupure en charge DC et AC : reportez-vous au manuel d'instructions.Durée de vie mécanique / électrique : Fonctionnement 10 * 10⁶ / 5 * 10⁴, typique.Temps de fonctionnement/libération : 7 ms / 8 ms, typique.Isolation :Type : Entrée/toutes sorties 2.5 kV ; Sortie S_1 et sortie P_1/sortie S_3 et sortie P_2, sortie S_2 500 V ; Sortie S_3 et sortie P_2/sortie S_2 500 V.Conditions environnementales :Température de fonctionnement : -40 à +60 °C.Température de stockage : -45 à +80 °C.Montage :Type : Rail DIN 35 mm.Poids : environ 145 g.Connexion : par des borniers à vis déconnectables enfichables polarisés pour accueillir des terminaisons jusqu'à 2.5 mm² (13 AWG).Dimensions : Largeur 22.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 1Statut : Actif
