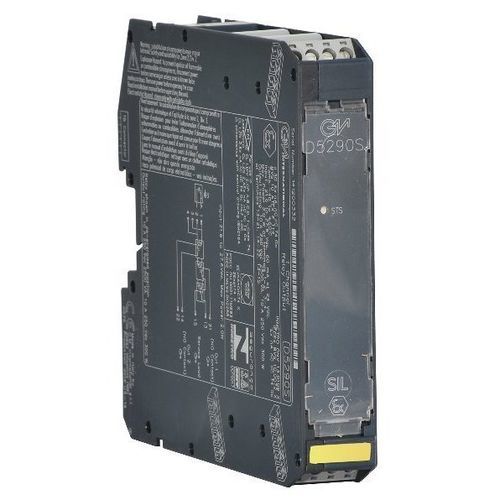

Module relais AC D5290S

de commutationde sécuritéà montage sur rail DIN

Le D5290S est un module relais adapté à la commutation de circuits de sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il fournit une isolation entre les contacts d'entrée et de sortie. Il dispose de deux contacts NO pour les charges normalement alimentées (NE), afin de déconnecter la charge sur les deux lignes d'alimentation, et d'un contact NC à des fins de service. Une large compatibilité avec différents DCS/PLC est garantie : le test des impulsions de commande est permis par un circuit interne dédié, qui empêche le scintillement du contact et de la LED. SIL 3 / SC 3 pour charges NE avec pilote NEInstallation en Zone 2/Div. 2Courant d'appel jusqu'à 10 A fonctionnel / 16 ADéconnexion de la charge sur les deux lignes d'alimentation disponibleCompatible avec le test d'impulsion DCS/PLCContact de service disponibleIsolation entrée/sortieSpécifications techniques:Entrée:Tension : 24 Vdc nom (21,6 à 27,6 Vdc), protégée contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression.Consommation de courant : 60 mA @ 24 Vdc, typique.Dissipation de puissance : 1.5 W @ 24 Vdc, typique.Sortie:Type : 1 contact de relais SPDT libre de tension identifié avec les sorties : Sortie 1 (contact NO) bornes 13-21 et Sortie charge de service (contact NF) bornes 13-15 ; 1 contact de relais SPST libre de tension identifié avec la sortie Sortie 2 (contact NO) bornes 14-22. Les bornes 13-21 (sortie 1) et 14-22 (sortie 2) sont ouvertes lorsque le relais est hors tension, et fermées lorsque le relais est sous tension. La sortie de charge de service (non SIL) aux bornes 13-15 est normalement fermée lorsque le relais est hors tension, ouverte lorsque le relais est sous tension : Alliage d'Ag (sans Cd) ou AgSnO2 : 10 A 250 Vac 2500 VA, 10 A 250 Vdc 300 W (charge résistive).Courant d'appel des contacts : 16 A @ 24 Vdc, 250 Vac.Courant de commutation min. des contacts : 100 mA.Pouvoir de coupure DC et AC : se référer au manuel d'instruction.Durée de vie mécanique / électrique : 10 * 10⁶ / 5 * 10⁴ de fonctionnement, typique.Isolation:Tension d'essai : entrée/toutes les sorties 2,5 kV ; sortie 1/sortie 2 500V.Conditions environnementales:Température de fonctionnement : -40 à +60 °C.Température de stockage : -45 à +80 °C.Montage:Type : Rail DIN 35 mm, ou sur carte Term. Poids : environ 165 g.Raccordement : par borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2,5 mm² (13 AWG).Dimensions : Largeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm.Canaux : 1État : ACTIF
